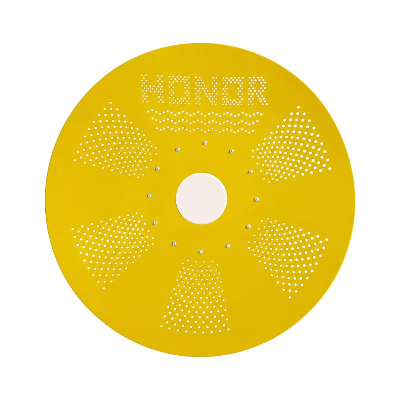

آنتن آنر ویو HW5971-34.5D-HP

آنتن آنر ویو HW5971-34.5D-HP یکی از مدل‌های آنتن با بهره بالا است که برای کار در محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز طراحی شده است. این مدل با بهره 34.5 dBi، پلاریزاسیون دوگانه عمودی و افقی و ساختار مناسب برای نصب روی پایه، مجموعه‌ای از مشخصات فنی و مکانیکی مشخص را در اختیار کاربر قرار می‌دهد. بر اساس دیتاشیت محصول، قطر آنتن 3.3 فوت معادل 1.05 متر است و وزن آن به همراه نگهدارنده 10.5 کیلوگرم اعلام شده است. آنتن آنر ویو HW5971-34.5D-HP دارای دو ورودی N-Female است و امپدانس آن 50 اهم در نظر گرفته شده است.

یکی از مهم‌ترین ویژگی‌های آنتن آنر ویو HW5971-34.5D-HP بهره 34.5 dBi آن است. بهره آنتن یکی از مشخصات اصلی برای بررسی عملکرد آن در یک سیستم ارتباطی بی‌سیم محسوب می‌شود و در کنار سایر پارامترهای فنی باید مورد بررسی قرار گیرد. این مدل در محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز فعالیت می‌کند و مقدار VSWR آن 1.4:1 اعلام شده است. امپدانس 50 اهم و وجود دو ورودی N-Female نیز از دیگر مشخصات الکتریکی این محصول هستند که در دیتاشیت رسمی آن درج شده‌اند.

محدوده فرکانسی و مشخصات الکتریکی

محدوده فرکانسی آنتن از 5.925 گیگاهرتز شروع شده و تا 7.125 گیگاهرتز ادامه دارد. بنابراین هنگام انتخاب این محصول، هماهنگی فرکانس کاری تجهیزات مورد استفاده با محدوده فرکانسی آنتن اهمیت دارد. آنتن آنر ویو HW5971-34.5D-HP دارای دو ورودی N-Female است که در ساختار الکتریکی محصول در نظر گرفته شده‌اند. مقدار امپدانس 50 اهم بوده و VSWR برابر با 1.4:1 است. این مشخصات در کنار بهره 34.5 dBi، بخش اصلی مشخصات الکتریکی محصول را تشکیل می‌دهند.

پهنای پرتو سه دسی‌بل این مدل در هر دو صفحه H و E برابر با 3.2 درجه اعلام شده است. چنین مقدار پهنای پرتویی نشان می‌دهد که هنگام نصب و تنظیم آنتن، جهت‌دهی دقیق آن اهمیت زیادی دارد. نسبت جلو به عقب نیز 40 dB اعلام شده است. مجموعه این مشخصات باید در کنار شرایط واقعی لینک و تجهیزات مورد استفاده بررسی شود. آنتن آنر ویو HW5971-34.5D-HP با پلاریزاسیون Dual عرضه شده و این پلاریزاسیون شامل دو حالت عمودی و افقی است.

ساختار و ابعاد آنتن

بر اساس اطلاعات دیتاشیت، قطر آنتن 3.3 فوت یا 1.05 متر است. این ابعاد در کنار وزن 10.5 کیلوگرم با نگهدارنده، هنگام انتخاب محل نصب و تجهیزات نگهدارنده باید مورد توجه قرار گیرد. رنگ محصول Golden یا طلایی اعلام شده و برای پوشش بدنه و همچنین پیچ‌ها و مهره‌ها از Dacromet استفاده شده است. این موارد در بخش مشخصات مکانیکی دیتاشیت قرار گرفته‌اند و بخشی از ویژگی‌های ساختاری آنتن را تشکیل می‌دهند.

طراحی مکانیکی آنتن آنر ویو HW5971-34.5D-HP امکان تنظیم دقیق موقعیت آنتن را فراهم می‌کند. مقدار Fine Azimuth Adjustment برابر با ±11 درجه و مقدار Fine Elevation Adjustment برابر با ±19 درجه است. این قابلیت‌ها در زمان هم‌راستا کردن آنتن اهمیت دارند و امکان اصلاح دقیق‌تر زاویه افقی و عمودی را پس از نصب اولیه فراهم می‌کنند. راهنمای نصب نیز توضیح می‌دهد که پس از یک هم‌راستاسازی تقریبی، آزیموت و الویشن می‌توانند با استفاده از پیچ‌های تنظیم مربوطه به صورت دقیق تنظیم شوند.

نصب آنتن روی پایه

راهنمای نصب آنتن آنر ویو HW5971-34.5D-HP ساختار کلی نصب محصول را نیز توضیح داده است. طبق این راهنما، مجموعه آنتن شامل یک رفلکتور 1.05 متری، فیدر و براکت نصب آنتن است. براکت نصب برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. همچنین براکت دارای محدوده تنظیم دقیق ±19 درجه برای الویشن و ±11 درجه برای آزیموت است. وجود Radio Installation Plate نیز یکی از ویژگی‌های براکت نصب معرفی شده و این صفحه برای نصب جعبه رادیو روی براکت مورد استفاده قرار می‌گیرد.

برای مونتاژ اولیه، راهنمای نصب دو ابزار را معرفی می‌کند که شامل آچار ترکیبی 13 میلی‌متری و پیچ‌گوشتی چهارسو است. فهرست قطعات شامل رفلکتور و مجموعه نصب، فیدر، چهار عدد پیچ M4x12، چهار عدد واشر فنری M4، چهار عدد واشر M4 و یک نسخه راهنمای نصب است. در مرحله اول، فیدر به رفلکتور متصل می‌شود و برای این کار از پیچ‌ها و واشرهای مشخص‌شده در راهنما استفاده می‌شود.

اتصال آنتن به پایه و تنظیم جهت

پس از نصب فیدر روی رفلکتور، مرحله بعدی اتصال آنتن به پایه نصب است. مطابق راهنمای نصب، آنتن روی پایه قرار گرفته و U-Boltها روی پیچ‌های M8x120 قرار داده می‌شوند و سپس مهره‌های M8 سفت می‌شوند. این بخش از فرآیند نصب باید با توجه به دستورالعمل ارائه‌شده انجام شود تا مجموعه آنتن روی پایه به شکل صحیح قرار گیرد.

پس از قرارگیری آنتن روی پایه، مرحله تنظیم آزیموت و الویشن انجام می‌شود. ابتدا یک هم‌راستاسازی تقریبی صورت می‌گیرد و سپس با استفاده از پیچ‌های تنظیم آزیموت و الویشن، موقعیت آنتن دقیق‌تر می‌شود. راهنمای نصب تأکید دارد که پس از تنظیم آزیموت و الویشن، تمام مهره‌ها تا حدود 14 نیوتن‌متر معادل 10 پوند-فوت سفت شوند. بنابراین تنظیم دقیق زاویه و سپس محکم کردن اتصالات، بخش مهمی از فرآیند نصب آنتن محسوب می‌شود.

شرایط محیطی و مکانیکی

آنتن آنر ویو HW5971-34.5D-HP دارای مشخصات مکانیکی و محیطی مشخصی است. مقدار Wind Loading برابر با 200 کیلومتر بر ساعت اعلام شده است. محدوده دمای کاری محصول از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد است و مقدار Supportable Comparative Damp برابر با 90 درصد اعلام شده است. این مشخصات باید در زمان انتخاب محل نصب و بررسی شرایط محیطی پروژه مورد توجه قرار گیرند.

قابلیت تنظیم Fine Azimuth در محدوده ±11 درجه و Fine Elevation در محدوده ±19 درجه، امکان انجام تنظیمات دقیق پس از نصب را فراهم می‌کند. وزن 10.5 کیلوگرمی همراه با نگهدارنده و قطر 1.05 متری نیز از مشخصاتی هستند که در هنگام طراحی و آماده‌سازی محل نصب باید در نظر گرفته شوند. همچنین براکت نصب برای لوله عمودی با قطر 35 تا 75 میلی‌متر معرفی شده است.

جمع‌بندی آنتن آنر ویو HW5971-34.5D-HP

آنتن آنر ویو HW5971-34.5D-HP بر اساس اطلاعات ارائه‌شده در دیتاشیت، دارای بهره 34.5 dBi، قطر 1.05 متر، محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز، پلاریزاسیون دوگانه عمودی و افقی، دو ورودی N-Female و امپدانس 50 اهم است. VSWR این مدل 1.4:1 و نسبت جلو به عقب آن 40 dB اعلام شده است. پهنای پرتو 3dB در هر دو صفحه H و E برابر با 3.2 درجه است. این مشخصات، بخش اصلی ویژگی‌های الکتریکی و عمومی محصول را تشکیل می‌دهند.

از نظر مکانیکی، وزن آنتن همراه با نگهدارنده 10.5 کیلوگرم بوده و رنگ آن طلایی است. پوشش Dacromet برای آبکاری و پیچ‌ها و مهره‌ها در دیتاشیت درج شده است. قابلیت تنظیم دقیق آزیموت ±11 درجه و الویشن ±19 درجه، امکان تنظیم موقعیت آنتن را پس از نصب فراهم می‌کند. راهنمای نصب نیز مراحل اتصال فیدر به رفلکتور، اتصال آنتن به پایه، تنظیم آزیموت و الویشن و سفت کردن نهایی مهره‌ها را مشخص کرده است.

در مجموع، آنتن آنر ویو HW5971-34.5D-HP محصولی با مشخصات فنی مشخص و ساختار نصب قابل تنظیم است. پیش از نصب، بررسی محدوده فرکانسی، نوع پلاریزاسیون، مشخصات تجهیزات متصل، قطر پایه، وزن مجموعه و شرایط محیطی محل نصب اهمیت دارد. همچنین طبق راهنمای نصب، عملیات نصب، نگهداری یا جداسازی سیستم آنتن باید توسط افراد واجد صلاحیت و باتجربه انجام شود و سیستم‌های آنتنی نیز باید به صورت دوره‌ای توسط افراد واجد صلاحیت بررسی شوند.
