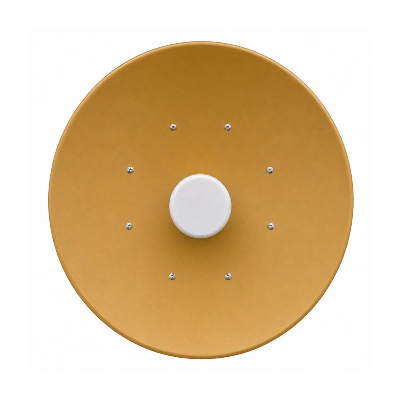

معرفی آنتن آنر ویو HW5971-30.5D-HP

آنتن آنر ویو HW5971-30.5D-HP یک آنتن جهت‌دار با بهره 30.5 dBi است که برای کار در محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز طراحی شده است. این مدل دارای رفلکتوری با قطر 0.6 متر یا 2 فوت، فیدر و مجموعه براکت نصب است و ساختار آن برای نصب روی پایه عمودی طراحی شده است. آنتن آنر ویو HW5971-30.5D-HP با برخورداری از پلاریزاسیون دوگانه عمودی و افقی، دو ورودی N-Female و امپدانس 50 اهم، مجموعه‌ای از مشخصات فنی را در اختیار طراحان و مجریان لینک‌های رادیویی قرار می‌دهد.

یکی از ویژگی‌های مهم این محصول بهره 30.5 dBi است که در کنار رفلکتور 0.6 متری، ساختاری جهت‌دار برای آنتن ایجاد می‌کند. پهنای پرتو 3dB این مدل در صفحه H برابر 4.8 درجه و در صفحه E نیز برابر 4.8 درجه است. نسبت جلو به عقب محصول 40 dB اعلام شده است. این مشخصات نشان می‌دهند که هنگام نصب آنتن باید به هم‌راستایی و جهت‌دهی دقیق آن توجه شود تا موقعیت نهایی آنتن مطابق مسیر ارتباطی موردنظر تنظیم شود.

ساختار و طراحی محصول

آنتن آنر ویو HW5971-30.5D-HP از رفلکتور، فیدر و براکت نصب تشکیل شده است. رفلکتور این مدل قطر 0.6 متر دارد و مجموعه Mounting برای اتصال آنتن به پایه در نظر گرفته شده است. براکت نصب محصول برای لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده و امکان تنظیم دقیق جهت آنتن را فراهم می‌کند. یکی از ویژگی‌های ذکرشده در راهنمای نصب، وجود Radio Installation Plate روی براکت است که برای نصب جعبه رادیو در نظر گرفته شده است.

در فهرست قطعات آنتن آنر ویو HW5971-30.5D-HP یک عدد Reflector 0.6m همراه با Mounting، یک عدد Feeder، چهار عدد پیچ M4x12، چهار عدد Spring Washer M4، چهار عدد Washer M4 و یک عدد Installation Guide قرار دارد. این قطعات برای مونتاژ فیدر روی رفلکتور و آماده‌سازی مجموعه آنتن برای نصب روی پایه استفاده می‌شوند.

محدوده فرکانسی و مشخصات الکتریکی

محدوده فرکانسی آنتن آنر ویو HW5971-30.5D-HP از 5.925 گیگاهرتز تا 7.125 گیگاهرتز است. این محدوده یکی از مهم‌ترین پارامترهایی است که هنگام انتخاب آنتن برای یک لینک رادیویی باید مورد بررسی قرار گیرد. تجهیز رادیویی متصل به آنتن نیز باید با محدوده فرکانسی محصول سازگار باشد تا طراحی لینک بر اساس مشخصات صحیح انجام شود.

این مدل دارای VSWR برابر 1.4:1 و امپدانس 50 اهم است. ورودی‌های آنتن شامل دو عدد N-Female هستند. نوع پلاریزاسیون نیز Dual بوده و شامل Vertical و Horizontal می‌شود. این مشخصات در دیتاشیت محصول به صورت مشخص ارائه شده‌اند و می‌توان از آن‌ها برای بررسی سازگاری آنتن با تجهیزات رادیویی و طراحی اتصالات استفاده کرد.

بهره و جهت‌دهی

بهره 30.5 dBi یکی از شاخص‌ترین مشخصات آنتن آنر ویو HW5971-30.5D-HP است. پهنای پرتو 3dB در هر دو صفحه E و H برابر 4.8 درجه اعلام شده و نسبت جلو به عقب نیز 40 dB است. این مقادیر در کنار قطر 0.6 متری رفلکتور، بخشی از ویژگی‌های جهت‌دهی این محصول را تشکیل می‌دهند.

در یک نصب حرفه‌ای، جهت قرارگیری آنتن اهمیت زیادی دارد. راهنمای نصب آنتن آنر ویو HW5971-30.5D-HP برای این منظور مرحله جداگانه‌ای را برای تنظیم Azimuth و Elevation در نظر گرفته است. پس از قرار دادن آنتن در جهت تقریبی، پیچ‌های تنظیم مربوط به ارتفاع و آزیموت برای رسیدن به موقعیت دقیق مورد استفاده قرار می‌گیرند.

تنظیم دقیق آزیموت و ارتفاع

آنتن آنر ویو HW5971-30.5D-HP به Fine Azimuth Adjustment در محدوده ±11 درجه و Fine Elevation Adjustment در محدوده ±19 درجه مجهز شده است. این قابلیت‌ها برای انجام تنظیمات دقیق پس از نصب اولیه مورد استفاده قرار می‌گیرند. در راهنمای نصب، پیچ مربوط به تنظیم آزیموت و پیچ مربوط به تنظیم ارتفاع نیز به صورت جداگانه در تصویر مرحله سوم مشخص شده‌اند.

روش تنظیم به این صورت است که ابتدا آنتن به شکل تقریبی در مسیر موردنظر قرار می‌گیرد. سپس با سفت یا شل کردن پیچ‌های تنظیم ارتفاع و آزیموت، موقعیت آنتن به شکل دقیق‌تر تنظیم می‌شود. پس از نهایی شدن تنظیمات، تمام مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر یا 10 پوند-فوت سفت شوند. این مقدار در راهنمای نصب محصول ذکر شده است.

نصب روی پایه

براکت نصب آنتن آنر ویو HW5971-30.5D-HP برای نصب روی پایه عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. برای اتصال آنتن به پایه از U-Bolt و پیچ‌های M8x120 استفاده می‌شود و پس از قرار گرفتن مجموعه در محل مناسب، مهره‌های M8 سفت می‌شوند. این روش در صفحه سوم راهنمای نصب محصول به همراه تصویر مراحل اتصال ارائه شده است.

براکت نصب علاوه بر نگه‌داشتن مجموعه آنتن، امکان تنظیم دقیق آزیموت و ارتفاع را نیز فراهم می‌کند. همچنین Radio Installation Plate موجود روی Mounting Bracket برای نصب Radio Box در نظر گرفته شده است. این بخش باعث می‌شود ساختار مکانیکی مجموعه تنها به نگه‌داشتن رفلکتور محدود نباشد و محل مشخصی برای نصب تجهیزات رادیویی نیز در براکت وجود داشته باشد.

مراحل مونتاژ

اولین مرحله مونتاژ آنتن آنر ویو HW5971-30.5D-HP اتصال Feeder به Reflector است. برای این کار چهار عدد Screw M4x12، چهار عدد Spring Washer M4 و چهار عدد Washer M4 در نظر گرفته شده است. پس از اتصال فیدر به رفلکتور، مجموعه برای نصب روی پایه آماده می‌شود.

در مرحله دوم، آنتن روی پایه نصب قرار می‌گیرد. U-Boltها روی پیچ‌های M8x120 قرار گرفته و مهره‌های M8 برای ثابت کردن مجموعه استفاده می‌شوند. در مرحله سوم، آزیموت و ارتفاع به کمک پیچ‌های تنظیم دقیق می‌شوند. پس از نهایی شدن موقعیت، مهره‌ها با گشتاور تقریبی 14 نیوتن‌متر سفت می‌شوند.

مشخصات مکانیکی و شرایط محیطی

وزن آنتن آنر ویو HW5971-30.5D-HP همراه با نگهدارنده 5 کیلوگرم است. رنگ محصول Golden اعلام شده و پوشش Plating و همچنین پوشش پیچ‌ها و مهره‌ها Dacromet است. بار باد قابل تحمل محصول 200 کیلومتر بر ساعت اعلام شده و محدوده دمای کاری آن از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد است.

مقدار Supportable Comparative Damp برای این مدل 90 درصد اعلام شده است. این مشخصات در هنگام بررسی شرایط محیط نصب اهمیت دارند. در نتیجه، پیش از نصب باید شرایط محل، استحکام پایه، وضعیت باد و محدوده دمای محیط با مشخصات فنی محصول مقایسه شود.

ابزار مورد نیاز برای نصب

برای نصب آنتن آنر ویو HW5971-30.5D-HP دو ابزار اصلی در راهنمای نصب معرفی شده است. ابزار اول Combination Wrench با اندازه 13 میلی‌متر و ابزار دوم Screwdriver از نوع Cross-recess است. این ابزارها برای انجام مراحل مونتاژ و محکم کردن اتصالات مورد استفاده قرار می‌گیرند.

جمع‌بندی

آنتن آنر ویو HW5971-30.5D-HP یک آنتن جهت‌دار با بهره 30.5 dBi و رفلکتور 0.6 متری است که در محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز کار می‌کند. این مدل دارای دو ورودی N-Female، امپدانس 50 اهم، VSWR برابر 1.4:1 و پلاریزاسیون دوگانه عمودی و افقی است. پهنای پرتو 3dB آن در صفحات E و H برابر 4.8 درجه و نسبت جلو به عقب آن 40 dB است.

از نظر مکانیکی، این محصول 5 کیلوگرم وزن دارد و برای نصب روی پایه‌هایی با قطر 35 تا 75 میلی‌متر طراحی شده است. تنظیم دقیق آزیموت در محدوده ±11 درجه و تنظیم دقیق ارتفاع در محدوده ±19 درجه انجام می‌شود. بار باد قابل تحمل 200 کیلومتر بر ساعت، محدوده دمای کاری منفی 40 تا مثبت 60 درجه سانتی‌گراد و رطوبت نسبی قابل پشتیبانی 90 درصد است. براکت این محصول همچنین دارای Radio Installation Plate برای نصب جعبه رادیو است.
