آنتن آنر ویو HW5565-31.5D-HP

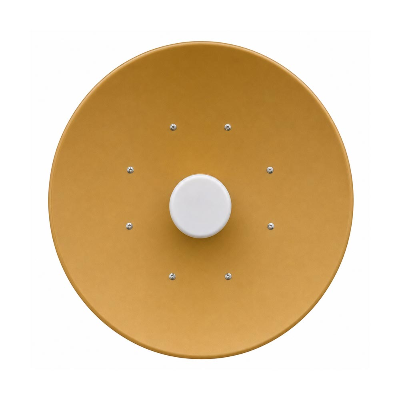

آنتن آنر ویو HW5565-31.5D-HP یک آنتن جهت‌دار حرفه‌ای برای استفاده در باند فرکانسی 5GHz ISM است که محدوده فرکانسی آن تا 6.5GHz اعلام شده است. این مدل با بهره 31.5 dBi طراحی شده و از رفلکتوری با قطر 0.72 متر یا 2.4 فوت استفاده می‌کند. ساختار این محصول شامل رفلکتور، فیدر و براکت نصب است و پلاریزاسیون آن به صورت Dual یا دوگانه عمودی و افقی در نظر گرفته شده است. ترکیب بهره بالا، رفلکتور بزرگ و پهنای پرتو محدود، این محصول را به گزینه‌ای مناسب برای لینک‌های بی‌سیم جهت‌دار تبدیل می‌کند.

آنتن آنر ویو HW5565-31.5D-HP دارای دو ورودی N-Female است و امپدانس آن 50 اهم اعلام شده است. مقدار VSWR این مدل 1.4:1 بوده و نسبت جلو به عقب آن 40 dB است. پهنای پرتو 3dB در صفحه H برابر 4.5 درجه و در صفحه E نیز 4.5 درجه است. این مشخصات نشان می‌دهند که طراحی محصول بر ایجاد یک الگوی تابش جهت‌دار و متمرکز تمرکز دارد و در زمان نصب و تنظیم، دقت در هم‌راستایی آنتن اهمیت ویژه‌ای خواهد داشت.

طراحی رفلکتور و ساختار آنتن

رفلکتور آنتن آنر ویو HW5565-31.5D-HP دارای قطر 0.72 متر است و در راهنمای نصب به عنوان رفلکتور 2.4 فوت معرفی شده است. رفلکتور بخش اصلی ساختار آنتن را تشکیل می‌دهد و فیدر در قسمت مشخص‌شده روی آن نصب می‌شود. مجموعه Mounting نیز برای اتصال آنتن به پایه و تنظیم موقعیت آن در نظر گرفته شده است. این ساختار به کاربر اجازه می‌دهد مجموعه آنتن را روی یک پایه مناسب نصب کرده و جهت آن را نسبت به مسیر لینک تنظیم کند.

در طراحی آنتن آنر ویو HW5565-31.5D-HP علاوه بر رفلکتور و فیدر، براکت نصب نیز نقش مهمی دارد. این براکت برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. همچنین براکت دارای Radio Installation Plate است که طبق راهنمای نصب برای نصب Radio Box مورد استفاده قرار می‌گیرد. بنابراین مجموعه نصب علاوه بر نگهداری آنتن، امکان قرارگیری تجهیزات رادیویی را نیز در اختیار کاربر قرار می‌دهد.

بهره 31.5 dBi

یکی از مهم‌ترین ویژگی‌های آنتن آنر ویو HW5565-31.5D-HP بهره 31.5 dBi است. بهره بالا در کنار رفلکتور 0.72 متری باعث شده این مدل برای کاربردهایی که به تمرکز بیشتر سیگنال در یک مسیر مشخص نیاز دارند، طراحی شود. پهنای پرتو 3dB برابر 4.5 درجه در هر دو صفحه E و H نیز نشان‌دهنده جهت‌دهی دقیق این مدل است. به همین دلیل، انتخاب محل نصب و تنظیم دقیق زاویه آنتن از مراحل مهم راه‌اندازی آن محسوب می‌شود.

نسبت جلو به عقب آنتن آنر ویو HW5565-31.5D-HP برابر 40 dB است. این پارامتر در کنار بهره 31.5 dBi و پهنای پرتو 4.5 درجه، بخش مهمی از مشخصات الکتریکی محصول را تشکیل می‌دهد. در یک لینک بی‌سیم، آنتن باید در راستای صحیح قرار گیرد تا مسیر ارتباطی مطابق طراحی انجام شود. به همین دلیل، براکت این مدل امکان تنظیم دقیق آزیموت و ارتفاع را فراهم کرده است.

پلاریزاسیون دوگانه

آنتن آنر ویو HW5565-31.5D-HP از پلاریزاسیون Dual پشتیبانی می‌کند و پلاریزاسیون‌های Vertical و Horizontal را در اختیار قرار می‌دهد. همچنین دو ورودی N-Female در بخش مشخصات الکتریکی محصول درج شده است. این ساختار برای تجهیزاتی که از دو پلاریزاسیون استفاده می‌کنند اهمیت دارد و هنگام طراحی لینک باید نوع پلاریزاسیون آنتن با تجهیزات رادیویی و سمت مقابل هماهنگ شود.

وجود دو ورودی N-Female و پلاریزاسیون دوگانه، آنتن آنر ویو HW5565-31.5D-HP را از نظر ساختار اتصال برای سیستم‌های دارای دو مسیر پلاریزاسیون آماده می‌کند. مشخصات دقیق تجهیزات رادیویی متصل به آنتن باید جداگانه بررسی شود و انتخاب کابل و کانکتور نیز باید با ورودی‌های آنتن و تجهیزات مورد استفاده سازگار باشد.

محدوده فرکانسی و مشخصات الکتریکی

آنتن آنر ویو HW5565-31.5D-HP در باند 5GHz ISM فعالیت می‌کند و محدوده فرکانسی آن تا 6.5GHz اعلام شده است. امپدانس محصول 50 اهم است و VSWR برابر 1.4:1 در دیتاشیت درج شده است. بهره 31.5 dBi، پهنای پرتو 4.5 درجه در صفحات E و H و نسبت جلو به عقب 40 dB نیز از دیگر مشخصات اصلی بخش الکتریکی هستند.

این مجموعه مشخصات باعث می‌شود آنتن آنر ویو HW5565-31.5D-HP یک آنتن با تمرکز جهت‌دار بالا باشد. هنگام استفاده از چنین آنتنی، تنظیم صحیح زاویه و قرارگیری دقیق رفلکتور در مسیر مورد نظر اهمیت دارد. راهنمای نصب نیز برای همین منظور امکان تنظیم دقیق آزیموت و ارتفاع را در براکت محصول پیش‌بینی کرده است.

تنظیم آزیموت و ارتفاع

یکی از قابلیت‌های مهم مکانیکی آنتن آنر ویو HW5565-31.5D-HP امکان تنظیم دقیق آزیموت و ارتفاع است. مقدار Fine Azimuth Adjustment برابر ±11 درجه و مقدار Fine Elevation Adjustment برابر ±19 درجه اعلام شده است. این محدوده‌های تنظیم اجازه می‌دهند پس از قرارگیری اولیه آنتن روی پایه، جهت آن با استفاده از پیچ‌های مخصوص به شکل دقیق‌تر تنظیم شود.

طبق راهنمای نصب، ابتدا باید آنتن به صورت تقریبی در مسیر مورد نظر قرار گیرد. سپس با سفت یا شل کردن پیچ‌های تنظیم آزیموت و ارتفاع می‌توان موقعیت آنتن را به شکل دقیق تنظیم کرد. پس از نهایی شدن تنظیمات، تمام مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر، معادل 10 پوند-فوت، سفت شوند تا موقعیت تنظیم‌شده تثبیت شود.

نصب آنتن روی پایه

براکت آنتن آنر ویو HW5565-31.5D-HP برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. پس از آماده‌سازی مجموعه آنتن، محصول روی پایه قرار می‌گیرد و U-Boltها روی پیچ‌های M8x120 قرار داده می‌شوند. در ادامه مهره‌های M8 برای ثابت کردن مجموعه مورد استفاده قرار می‌گیرند. این ساختار امکان نصب آنتن روی پایه مناسب را فراهم می‌کند.

انتخاب پایه مناسب برای آنتن آنر ویو HW5565-31.5D-HP اهمیت زیادی دارد، زیرا وزن آنتن همراه با نگهدارنده 5.5 کیلوگرم است. همچنین رفلکتور دارای قطر 0.72 متر است و محصول برای تحمل بار باد تا 200 کیلومتر بر ساعت مشخص شده است. در نتیجه محل نصب و تجهیزات نگهدارنده باید متناسب با شرایط محل و مشخصات مکانیکی محصول انتخاب شوند.

مراحل مونتاژ فیدر

در اولین مرحله نصب، فیدر باید به رفلکتور متصل شود. طبق راهنمای نصب آنتن آنر ویو HW5565-31.5D-HP، برای اتصال Feeder به Reflector از چهار عدد پیچ M4x12، چهار عدد Spring Washer M4 و چهار عدد Washer M4 استفاده می‌شود. قطعات مورد نیاز در فهرست قطعات نیز مشخص شده‌اند و باید مطابق ترتیب و محل تعیین‌شده در راهنمای نصب مورد استفاده قرار گیرند.

در فهرست قطعات آنتن آنر ویو HW5565-31.5D-HP یک عدد Reflector 0.72m به همراه Mounting، یک عدد Feeder، چهار عدد Screw M4x12، چهار عدد Spring Washer M4، چهار عدد Washer M4 و یک عدد Installation Guide قرار گرفته است. این قطعات مجموعه اصلی مورد نیاز برای مونتاژ و نصب آنتن را تشکیل می‌دهند.

Radio Installation Plate

یکی از بخش‌های قابل توجه براکت آنتن آنر ویو HW5565-31.5D-HP وجود Radio Installation Plate است. این صفحه طبق راهنمای نصب برای نصب Radio Box طراحی شده است. قرارگیری این صفحه روی براکت می‌تواند به ایجاد یک مجموعه منظم‌تر از آنتن، براکت و تجهیزات رادیویی کمک کند. نصب تجهیزات باید مطابق دستورالعمل سازنده تجهیزات رادیویی و شرایط محل انجام شود.

شرایط محیطی و مکانیکی

آنتن آنر ویو HW5565-31.5D-HP برای محدوده دمای کاری منفی 40 تا مثبت 60 درجه سانتی‌گراد مشخص شده است. بار باد قابل تحمل محصول 200 کیلومتر بر ساعت اعلام شده و مقدار Supportable Comparative Damp برابر 90 درصد است. این مشخصات در هنگام انتخاب محل نصب اهمیت دارند و باید شرایط واقعی محیط با محدوده‌های اعلام‌شده در مشخصات محصول مقایسه شود.

وزن آنتن همراه با نگهدارنده 5.5 کیلوگرم است. رنگ محصول Golden بوده و پوشش Plating و همچنین پیچ‌ها و مهره‌ها از نوع Dacromet اعلام شده‌اند. رفلکتور 0.72 متری، براکت نصب و فیدر اجزای اصلی مجموعه را تشکیل می‌دهند. ترکیب این اجزا، ساختار کامل آنتن را برای نصب روی پایه فراهم می‌کند.

ابزار مورد نیاز برای نصب

برای نصب آنتن آنر ویو HW5565-31.5D-HP طبق راهنمای ارائه‌شده دو ابزار اصلی مورد نیاز است. ابزار اول Combination Wrench با اندازه 13 میلی‌متر و ابزار دوم Screwdriver از نوع Cross-Recess است. این ابزارها برای انجام مراحل مونتاژ، اتصال فیدر به رفلکتور و تثبیت قطعات مورد استفاده قرار می‌گیرند.

راهنمای نصب محصول مراحل اصلی را به سه بخش تقسیم می‌کند: اتصال فیدر به رفلکتور، اتصال آنتن به پایه و تنظیم آزیموت و ارتفاع. در مرحله اول فیدر با پیچ‌ها و واشرهای مشخص‌شده به رفلکتور متصل می‌شود. در مرحله دوم مجموعه روی پایه قرار می‌گیرد و با U-Bolt و مهره‌های M8 ثابت می‌شود. در مرحله سوم، موقعیت آنتن با پیچ‌های تنظیم دقیق می‌شود.

پهنای پرتو و جهت‌دهی

پهنای پرتو 3dB آنتن آنر ویو HW5565-31.5D-HP در صفحه H برابر 4.5 درجه و در صفحه E برابر 4.5 درجه است. این مقدار نشان‌دهنده ساختار جهت‌دار محصول و اهمیت هم‌راستایی صحیح آن در زمان نصب است. برای دستیابی به نتیجه مناسب در یک لینک بی‌سیم، موقعیت آنتن باید با مسیر ارتباطی هماهنگ شود و تنظیمات آزیموت و ارتفاع با دقت انجام گیرد.

کاربرد و انتخاب آنتن

آنتن آنر ویو HW5565-31.5D-HP برای پروژه‌هایی طراحی شده است که در آن‌ها یک آنتن جهت‌دار با بهره 31.5 dBi و پلاریزاسیون دوگانه مورد نیاز است. مشخصات این مدل شامل باند 5GHz ISM، محدوده تا 6.5GHz، رفلکتور 0.72 متری، دو ورودی N-Female و پهنای پرتو 4.5 درجه است. انتخاب نهایی آنتن باید بر اساس طراحی لینک، تجهیزات رادیویی و شرایط واقعی محل انجام شود.

هنگام نصب آنتن آنر ویو HW5565-31.5D-HP باید مشخصات پایه، قطر لوله، وزن مجموعه، شرایط باد و محدوده دمای محیط در نظر گرفته شود. براکت محصول برای لوله‌هایی با قطر 35 تا 75 میلی‌متر طراحی شده و امکان تنظیم دقیق آزیموت و ارتفاع را فراهم می‌کند. رعایت مراحل نصب و تثبیت نهایی مهره‌ها طبق دستورالعمل، بخش مهمی از نصب صحیح مجموعه محسوب می‌شود.

جمع‌بندی

آنتن آنر ویو HW5565-31.5D-HP یک آنتن جهت‌دار با بهره 31.5 dBi، رفلکتور 0.72 متری و پلاریزاسیون دوگانه Vertical و Horizontal است. این مدل در باند 5GHz ISM تا 6.5GHz فعالیت می‌کند و دارای دو ورودی N-Female، امپدانس 50 اهم و VSWR برابر 1.4:1 است. پهنای پرتو 3dB در هر دو صفحه E و H برابر 4.5 درجه و نسبت جلو به عقب آن 40 dB اعلام شده است.

از نظر مکانیکی، آنتن آنر ویو HW5565-31.5D-HP دارای وزن 5.5 کیلوگرم همراه با نگهدارنده است. براکت نصب آن برای لوله عمودی 35 تا 75 میلی‌متر طراحی شده و تنظیم دقیق آزیموت ±11 درجه و تنظیم دقیق ارتفاع ±19 درجه را ارائه می‌دهد. بار باد 200 کیلومتر بر ساعت، محدوده دمای کاری منفی 40 تا مثبت 60 درجه سانتی‌گراد و رطوبت نسبی قابل پشتیبانی 90 درصد نیز در دیتاشیت محصول درج شده است.
