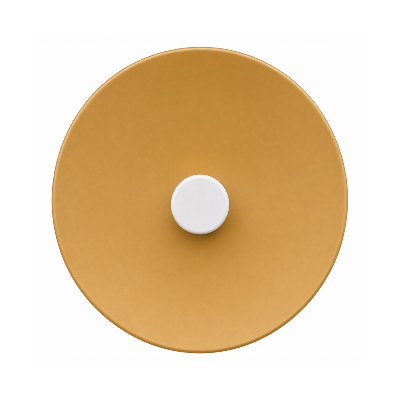

معرفی آنتن آنر ویو HW5565-26D-HP

آنتن آنر ویو HW5565-26D-HP یک آنتن جهت‌دار برای استفاده در باند فرکانسی 5 گیگاهرتز ISM است که در طراحی آن از رفلکتور 0.4 متری یا 1.3 فوت استفاده شده است. این مدل با بهره 26 dBi، پلاریزاسیون دوگانه عمودی و افقی و دو ورودی N-Female طراحی شده و برای ایجاد ارتباطات بی‌سیم جهت‌دار مورد استفاده قرار می‌گیرد. ساختار این آنتن شامل رفلکتور، فیدر و مجموعه نصب است و براکت مخصوص آن امکان اتصال آنتن به پایه و لوله مناسب را فراهم می‌کند. مشخصات ارائه‌شده در دیتاشیت نشان می‌دهد که آنتن آنر ویو HW5565-26D-HP دارای امپدانس 50 اهم، VSWR برابر 1.4:1 و نسبت جلو به عقب 30 dB است.

یکی از ویژگی‌های مهم آنتن آنر ویو HW5565-26D-HP بهره 26 dBi است. این مقدار بهره در کنار ساختار رفلکتوری 0.4 متری باعث می‌شود انرژی امواج در مسیر مشخصی متمرکز شود. پهنای پرتو 3dB این مدل در صفحه H برابر 7 درجه و در صفحه E نیز برابر 7 درجه اعلام شده است. این مشخصات باعث می‌شوند جهت‌دهی آنتن نسبت به مدل‌هایی با زاویه پوشش گسترده‌تر، متمرکزتر باشد و در هنگام نصب، تنظیم دقیق موقعیت آنتن اهمیت پیدا کند. برای همین منظور، مجموعه نصب آنتن امکان تنظیم آزیموت و ارتفاع را در اختیار نصاب قرار می‌دهد.

طراحی و ساختار آنتن

آنتن آنر ویو HW5565-26D-HP از یک رفلکتور با قطر 0.4 متر، یک فیدر و مجموعه Mounting تشکیل شده است. رفلکتور بخش اصلی آنتن را تشکیل می‌دهد و فیدر در محل مشخص‌شده روی رفلکتور نصب می‌شود. مجموعه Mounting نیز برای اتصال بخش‌های مختلف و فراهم کردن امکان نصب آنتن روی پایه استفاده می‌شود. در راهنمای نصب، قطعاتی مانند Pole Bracket و Pole Clamp نیز برای اتصال مجموعه به پایه در نظر گرفته شده‌اند.

طراحی مکانیکی آنتن آنر ویو HW5565-26D-HP برای نصب روی لوله عمودی با قطر 35 تا 55 میلی‌متر در نظر گرفته شده است. این ویژگی باعث می‌شود پیش از نصب، قطر پایه یا لوله محل نصب بررسی شود تا با محدوده تعیین‌شده در راهنمای محصول مطابقت داشته باشد. وجود Pole Bracket و Pole Clamp در مجموعه نصب نیز فرآیند اتصال آنتن به پایه را ساختارمند می‌کند.

مشخصات فرکانسی و الکتریکی

آنتن آنر ویو HW5565-26D-HP در باند 5 گیگاهرتز ISM فعالیت می‌کند و محدوده فرکانسی اعلام‌شده در دیتاشیت، این باند تا 6.5 گیگاهرتز است. این مدل دارای دو ورودی N-Female است و امپدانس آن 50 اهم اعلام شده است. VSWR برابر 1.4:1 نیز یکی دیگر از مشخصات الکتریکی این محصول است. این مشخصات برای بررسی تطابق آنتن با تجهیزات رادیویی و سایر اجزای لینک بی‌سیم اهمیت دارند.

پلاریزاسیون آنتن آنر ویو HW5565-26D-HP به صورت Dual تعریف شده و شامل Vertical و Horizontal است. بنابراین طراحی محصول از دو پلاریزاسیون عمودی و افقی پشتیبانی می‌کند. بهره 26 dBi، نسبت جلو به عقب 30 dB و پهنای پرتو 7 درجه در هر دو صفحه E و H، مجموعه مشخصات اصلی بخش الکتریکی این آنتن را تشکیل می‌دهند. انتخاب تجهیزات متناسب با این مشخصات و رعایت جهت‌گیری صحیح آنتن در زمان نصب، برای دستیابی به شرایط موردنظر ارتباطی اهمیت دارد.

بهره 26 dBi و جهت‌دهی

بهره 26 dBi یکی از مهم‌ترین مشخصات آنتن آنر ویو HW5565-26D-HP محسوب می‌شود. رفلکتور 0.4 متری در کنار فیدر، ساختار جهت‌دار این مدل را شکل می‌دهد. پهنای پرتو 3dB برابر 7 درجه در صفحه E و 7 درجه در صفحه H است. این مقدار نشان می‌دهد که آنتن برای تمرکز انرژی در یک مسیر مشخص طراحی شده و تنظیم موقعیت آن باید با توجه به مسیر ارتباطی انجام شود.

نسبت جلو به عقب 30 dB نیز در دیتاشیت آنتن آنر ویو HW5565-26D-HP ثبت شده است. این پارامتر یکی از مشخصات مهم آنتن‌های جهت‌دار محسوب می‌شود و در کنار بهره و پهنای پرتو، تصویری از رفتار جهت‌دهی محصول ارائه می‌کند. البته عملکرد نهایی یک لینک به عوامل مختلفی از جمله تجهیزات رادیویی، مسیر انتشار، شرایط محیطی، ارتفاع نصب و تنظیم دقیق دو سمت لینک وابسته است.

پلاریزاسیون دوگانه

آنتن آنر ویو HW5565-26D-HP دارای پلاریزاسیون دوگانه عمودی و افقی است. این ویژگی در دیتاشیت به صورت Dual و با عبارت Vertical and Horizontal مشخص شده است. همچنین وجود دو ورودی N-Female با ساختار دوپلاریزاسیون محصول هماهنگ است. هنگام راه‌اندازی یک لینک، جهت‌گیری و پلاریزاسیون آنتن باید با تجهیزات طرف مقابل هماهنگ باشد تا طراحی لینک مطابق نیاز انجام شود.

نصب آنتن روی پایه

طبق راهنمای نصب، آنتن آنر ویو HW5565-26D-HP از چند مرحله اصلی برای مونتاژ و نصب تشکیل می‌شود. در مرحله اول، Mounting و Feeder به Reflector متصل می‌شوند. برای این بخش از چهار عدد پیچ Allen M4x16، چهار عدد مهره M4، چهار عدد واشر فنری M4 و چهار عدد واشر M4 استفاده می‌شود. پس از اتصال رفلکتور، فیدر و Mounting، نوبت به نصب Pole Bracket روی مجموعه Mounting می‌رسد.

در مرحله بعد، Pole Bracket به Mounting متصل می‌شود. در این مرحله چهار قطعه اصلی شامل مهره‌های M8 و واشرهای فنری M8 برای اتصال براکت مورد استفاده قرار می‌گیرند. سپس محل مناسب برای نصب آنتن انتخاب شده و آنتن توسط Pole Clamp به پایه متصل می‌شود. راهنمای نصب برای این مرحله یک Pole Clamp، دو عدد مهره M8 و دو عدد واشر فنری M8 را مشخص کرده است.

تنظیم آزیموت و ارتفاع

تنظیم دقیق آنتن آنر ویو HW5565-26D-HP پس از قرار دادن آنتن روی پایه انجام می‌شود. طبق راهنمای نصب، ابتدا باید هم‌راستایی بصری اولیه برای ارتفاع و آزیموت انجام شود. سپس با شل کردن مهره‌های M8 می‌توان موقعیت آنتن را تغییر داد و تنظیم موردنظر را انجام داد. پس از رسیدن به موقعیت مناسب، مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر معادل 10 پوند-فوت سفت شوند.

در مشخصات فنی آنتن آنر ویو HW5565-26D-HP مقدار Fine Azimuth Adjustment برابر ±25 درجه درج شده است. در مقابل، راهنمای نصب محدوده تنظیم آزیموت را به صورت ±180 درجه و تنظیم ارتفاع را ±25 درجه معرفی می‌کند. این دو مقدار در دو سند ارائه‌شده با عناوین متفاوت ثبت شده‌اند و بنابراین برای تنظیم نهایی، بهتر است مقدار مورد استفاده بر اساس مستندات نصب و شرایط واقعی براکت و تجهیزات بررسی شود.

مشخصات مکانیکی

وزن آنتن آنر ویو HW5565-26D-HP همراه با نگهدارنده 2 کیلوگرم اعلام شده است. رنگ محصول Golden بوده و برای Plating و همچنین پیچ‌ها و مهره‌ها از پوشش Dacromet استفاده شده است. بار باد قابل تحمل این مدل 200 کیلومتر بر ساعت اعلام شده و محدوده دمای کاری آن از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد است. همچنین مقدار Supportable Comparative Damp برابر 90 درصد ذکر شده است.

وزن پایین‌تر مجموعه در مقایسه با آنتن‌های رفلکتوری بزرگ‌تر، یکی از مشخصات قابل توجه آنتن آنر ویو HW5565-26D-HP است. وزن 2 کیلوگرمی همراه با نگهدارنده، نصب و جابه‌جایی مجموعه را ساده‌تر می‌کند؛ با این حال، انتخاب پایه مناسب و اطمینان از استحکام محل نصب همچنان اهمیت دارد. مقدار بار باد 200 کیلومتر بر ساعت نیز باید در طراحی و بررسی محل نصب مورد توجه قرار گیرد.

قطعات موجود در مجموعه

مجموعه آنتن آنر ویو HW5565-26D-HP شامل رفلکتور 0.4 متر یا 1.3 فوت، فیدر، Mounting، Pole Bracket و Pole Clamp است. همچنین چهار عدد مهره M8 گالوانیزه، چهار عدد واشر فنری M8 گالوانیزه، چهار عدد پیچ M4x16 از نوع Allen و فولادی، چهار عدد مهره M4 گالوانیزه، چهار عدد واشر فنری M4، چهار عدد واشر M4 و یک عدد Installation Guide در فهرست قطعات قرار دارند.

ابزار مورد نیاز برای نصب

برای نصب آنتن آنر ویو HW5565-26D-HP طبق راهنمای ارائه‌شده، سه ابزار معرفی شده است. این ابزارها شامل یک آچار ترکیبی 13 میلی‌متری، یک آچار ترکیبی 7 میلی‌متری و یک آچار آلن 3 میلی‌متری هستند. استفاده از ابزار مناسب در زمان مونتاژ می‌تواند به انجام صحیح مراحل نصب و محکم کردن اتصالات کمک کند.

راهنمای نصب تأکید دارد که نصب، نگهداری یا باز کردن سیستم‌های آنتن باید توسط افراد دارای تجربه و صلاحیت انجام شود. همچنین توصیه شده است سیستم آنتن حداقل سالی یک بار توسط افراد متخصص بررسی شود تا وضعیت نصب، نگهداری و شرایط تجهیزات ارزیابی شود. رعایت این نکات برای حفظ وضعیت مناسب مجموعه و اطمینان از نصب صحیح اهمیت دارد.

کاربرد و ویژگی‌های کلی

آنتن آنر ویو HW5565-26D-HP با رفلکتور 0.4 متری، بهره 26 dBi، پهنای پرتو 7 درجه و پشتیبانی از پلاریزاسیون عمودی و افقی، برای استفاده در ارتباطات بی‌سیم جهت‌دار طراحی شده است. محدوده کاری تا 6.5 گیگاهرتز در دیتاشیت، دو ورودی N-Female و امپدانس 50 اهم، اطلاعات مهمی برای بررسی سازگاری این مدل با تجهیزات رادیویی فراهم می‌کنند.

در مجموع، آنتن آنر ویو HW5565-26D-HP یک مدل رفلکتوری با قطر 0.4 متر و بهره 26 dBi است که مجموعه‌ای از مشخصات الکتریکی و مکانیکی کاربردی را در اختیار کاربر قرار می‌دهد. پلاریزاسیون دوگانه، دو ورودی N-Female، VSWR برابر 1.4:1، نسبت جلو به عقب 30 dB و پهنای پرتو 7 درجه در صفحات E و H از مهم‌ترین مشخصات فنی آن هستند. ساختار نصب این مدل نیز شامل Mounting، Pole Bracket و Pole Clamp بوده و امکان تنظیم موقعیت آنتن پس از نصب فراهم شده است.
