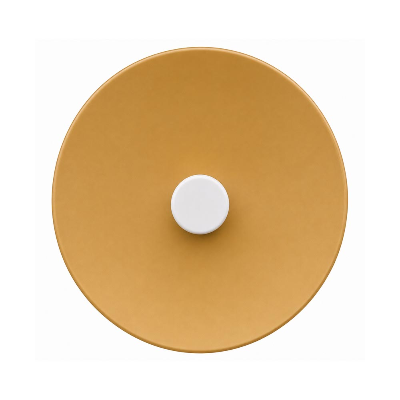

معرفی آنتن آنر ویو HW4961-25.5D-HP

آنتن آنر ویو HW4961-25.5D-HP یک آنتن جهت‌دار برای استفاده در باند 5 گیگاهرتز ISM است که با بهره 25.5 dBi طراحی شده و برای ایجاد لینک‌های بی‌سیم با تمرکز مناسب سیگنال مورد استفاده قرار می‌گیرد. بر اساس اطلاعات فنی ارائه‌شده، این مدل دارای قطر 0.4 متر معادل 1.3 فوت است و از پلاریزاسیون دوگانه عمودی و افقی پشتیبانی می‌کند. طراحی این آنتن در کنار مشخصات الکتریکی آن، امکان استفاده از آن را در تجهیزات ارتباطی بی‌سیم 5 گیگاهرتزی فراهم می‌کند و می‌تواند برای لینک‌های نقطه به نقطه و کاربردهایی که به آنتن با بهره بالا نیاز دارند، مورد توجه قرار گیرد.

یکی از مهم‌ترین ویژگی‌های آنتن آنر ویو HW4961-25.5D-HP بهره 25.5 dBi آن است. بهره بالاتر در یک آنتن جهت‌دار باعث می‌شود انرژی امواج رادیویی در جهت موردنظر متمرکزتر شود و در طراحی لینک‌های بی‌سیم، امکان دستیابی به ارتباط هدفمندتری فراهم شود. این مدل همچنین دارای پهنای پرتو 3dB برابر با 7.7 درجه در صفحه H و 7.7 درجه در صفحه E است. چنین مشخصاتی نشان می‌دهد که آنتن برای کاربردهایی طراحی شده که در آن جهت‌دهی مناسب و تمرکز سیگنال اهمیت دارد.

از نظر مشخصات الکتریکی، آنتن آنر ویو HW4961-25.5D-HP دارای امپدانس 50 اهم است و VSWR آن برابر با 1.4:1 اعلام شده است. ورودی این آنتن شامل دو کانکتور N-Female است که با ساختار پلاریزاسیون دوگانه آن هماهنگ است. وجود دو ورودی N-Female امکان استفاده از دو مسیر پلاریزاسیون عمودی و افقی را فراهم می‌کند. نسبت جلو به عقب این مدل نیز 30 dB است که یکی دیگر از مشخصات مهم آن در بررسی عملکرد جهت‌دار آنتن محسوب می‌شود.

طراحی و ساختار آنتن

ساختار آنتن آنر ویو HW4961-25.5D-HP شامل رفلکتور، فیدر و مجموعه نصب است. طبق راهنمای نصب، رفلکتور دارای قطر 0.4 متر یا 1.3 فوت است و مجموعه نگهدارنده برای اتصال آنتن به لوله‌ای با قطر 35 تا 55 میلی‌متر طراحی شده است. این ساختار باعث می‌شود آنتن بتواند روی پایه یا لوله مناسب نصب شود و پس از قرارگیری، جهت آن در راستای لینک تنظیم شود.

در طراحی مکانیکی آنتن آنر ویو HW4961-25.5D-HP از پوشش Dacromet برای آبکاری یا پوشش قطعات مشخص‌شده استفاده شده است. رنگ محصول در برگه مشخصات Golden اعلام شده و وزن مجموعه به همراه نگهدارنده حدود 2 کیلوگرم است. همچنین ساختار مکانیکی برای تحمل بار باد تا 200 کیلومتر بر ساعت مشخص شده است. محدوده دمای کاری نیز از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد اعلام شده و رطوبت نسبی قابل پشتیبانی 90 درصد ذکر شده است.

پلاریزاسیون دوگانه و عملکرد جهت‌دار

آنتن آنر ویو HW4961-25.5D-HP از پلاریزاسیون Dual پشتیبانی می‌کند؛ در برگه فنی، این ویژگی به صورت Vertical and Horizontal مشخص شده است. استفاده از دو پلاریزاسیون عمودی و افقی یکی از ویژگی‌های مهم این مدل برای تجهیزات ارتباطی بی‌سیم است. دو ورودی N-Female نیز در بخش ورودی الکتریکی محصول در نظر گرفته شده‌اند. این ترکیب به کاربر اجازه می‌دهد مطابق طراحی تجهیزات رادیویی و لینک موردنظر، از مسیرهای پلاریزاسیون مربوطه استفاده کند.

پهنای پرتو 7.7 درجه در هر دو صفحه E و H، یکی از مشخصات قابل توجه آنتن آنر ویو HW4961-25.5D-HP است. این مقدار در کنار بهره 25.5 dBi، نشان‌دهنده تمرکز مناسب انرژی در راستای اصلی آنتن است. در کاربردهای لینک بی‌سیم، تنظیم صحیح جهت آنتن اهمیت زیادی دارد؛ زیرا آنتن‌های جهت‌دار باید در راستای مناسب نسبت به آنتن مقابل قرار بگیرند تا بهترین شرایط برای برقراری ارتباط ایجاد شود.

امکان تنظیم آزیموت و ارتفاع

یکی از قابلیت‌های مکانیکی مهم این مدل، امکان تنظیم جهت آنتن پس از نصب است. راهنمای نصب برای مجموعه نگهدارنده، تنظیم دقیق ارتفاع را تا ±25 درجه مشخص کرده و در توضیحات نصب نیز امکان تنظیم آزیموت تا ±180 درجه ذکر شده است. این قابلیت به نصاب کمک می‌کند پس از قرار دادن آنتن روی پایه، جهت آن را با موقعیت آنتن مقابل هماهنگ کند.

طبق راهنمای نصب، ابتدا باید محل مناسب برای قرارگیری آنتن انتخاب شود و سپس آنتن به پایه نصب متصل شود. پس از نصب اولیه، جهت آزیموت و ارتفاع با چرخاندن آنتن و پس از شل کردن مهره‌های M8 تنظیم می‌شود. پس از رسیدن به جهت موردنظر، مهره‌ها باید سفت شوند. مقدار گشتاور سفت کردن اعلام‌شده در راهنما حدود 14 نیوتن‌متر، معادل 10 پوند-فوت، است. رعایت این مرحله برای تثبیت مکانیکی مجموعه اهمیت دارد.

اجزای همراه و روش نصب

مجموعه آنتن آنر ویو HW4961-25.5D-HP شامل قطعات مختلفی برای اتصال رفلکتور، فیدر و مجموعه نصب است. فهرست قطعات شامل رفلکتور 0.4 متری، فیدر، قطعه Mounting، براکت پایه، بست پایه، مهره‌های M8، واشرهای فنری M8، پیچ‌های M4x16 آلن، مهره‌های M4، واشرهای فنری M4، واشرهای M4 و راهنمای نصب است. وجود این قطعات باعث می‌شود مراحل مونتاژ مجموعه طبق دستورالعمل سازنده انجام شود.

در مرحله نخست نصب، قطعه Mounting و فیدر به رفلکتور متصل می‌شوند. برای این بخش از چهار عدد پیچ M4x16 آلن، چهار عدد مهره M4، چهار عدد واشر فنری M4 و چهار عدد واشر M4 استفاده می‌شود. در مرحله دوم، براکت پایه به قطعه Mounting متصل شده و برای آن دو عدد مهره M8 و دو عدد واشر فنری M8 در نظر گرفته شده است. در مرحله بعد، آنتن به پایه نصب متصل می‌شود و از یک عدد Pole Clamp به همراه دو عدد مهره M8 و دو عدد واشر فنری M8 استفاده خواهد شد.

راهنمای نصب تأکید می‌کند که نصب، نگهداری یا باز کردن سیستم‌های آنتنی باید توسط افراد دارای تجربه و صلاحیت انجام شود. همچنین توصیه شده است سیستم آنتن حداقل سالی یک بار توسط فرد متخصص بررسی شود تا وضعیت نصب، نگهداری و شرایط تجهیزات کنترل شود. بنابراین در هنگام نصب آنتن آنر ویو HW4961-25.5D-HP باید علاوه بر تنظیم دقیق جهت، وضعیت اتصالات مکانیکی و استحکام مجموعه نیز بررسی شود.

مشخصات فنی آنتن

قطعات موجود در مجموعه

ابزار مورد نیاز برای نصب

جمع‌بندی

آنتن آنر ویو HW4961-25.5D-HP با بهره 25.5 dBi، عملکرد در باند 5 گیگاهرتز ISM، پلاریزاسیون دوگانه عمودی و افقی، پهنای پرتو 7.7 درجه در صفحات E و H و امپدانس 50 اهم، یک گزینه تخصصی برای کاربردهای ارتباط بی‌سیم جهت‌دار محسوب می‌شود. ساختار مکانیکی این محصول نیز با رفلکتور 0.4 متری، وزن 2 کیلوگرم همراه نگهدارنده، پوشش Dacromet، تحمل بار باد تا 200 کیلومتر بر ساعت و محدوده دمای کاری 40- تا 60+ درجه سانتی‌گراد طراحی شده است.

امکان تنظیم جهت آنتن، پشتیبانی از نصب روی لوله‌های 35 تا 55 میلی‌متری و وجود مجموعه قطعات نصب در کنار دو ورودی N-Female، از ویژگی‌هایی هستند که استفاده از آنتن آنر ویو HW4961-25.5D-HP را برای ساخت لینک‌های بی‌سیم هدفمند کاربردی می‌کنند. با توجه به مشخصات ارائه‌شده در برگه فنی و راهنمای نصب، انتخاب محل مناسب، تنظیم دقیق آزیموت و ارتفاع و سفت کردن صحیح اتصالات از مراحل مهم نصب این محصول هستند. آنتن آنر ویو HW4961-25.5D-HP برای کاربرانی که به یک آنتن جهت‌دار 5 گیگاهرتزی با بهره بالا و ساختار مکانیکی قابل تنظیم نیاز دارند، محصولی قابل بررسی است.
