آنتن فاز 36ISO-6G-HP؛ انتخاب حرفه‌ای برای لینک‌های وایرلس برد بلند

اگر برای اجرای یک لینک نقطه‌به‌نقطه (PtP) پایدار در مسافت‌های طولانی به دنبال آنتنی با بهره بالا، زاویه تابش دقیق و بدنه‌ای مقاوم هستید، آنتن فاز 36ISO-6G-HP یکی از گزینه‌های تخصصی در رده سالید دیش پارابولیک محسوب می‌شود. این آنتن برای کار در باند اختصاصی 5.5 تا 6.5 گیگاهرتز طراحی شده و با تمرکز بر عملکرد مطمئن در محیط‌های پرنویز و دارای آلودگی فرکانسی، می‌تواند کیفیت لینک را در پروژه‌های جدی حفظ کند. در بسیاری از سناریوهای ارتباطی، کیفیت لینک فقط به رادیو وابسته نیست؛ انتخاب آنتن مناسب، تعیین‌کننده بهره مؤثر، نسبت سیگنال به نویز و پایداری در برابر تغییرات محیطی است. از همین رو، استفاده از یک دیش دقیق با بهره 36dBi و مهندسی مناسب، مسیر رسیدن به لینک‌های برد بلند را هموار می‌کند.

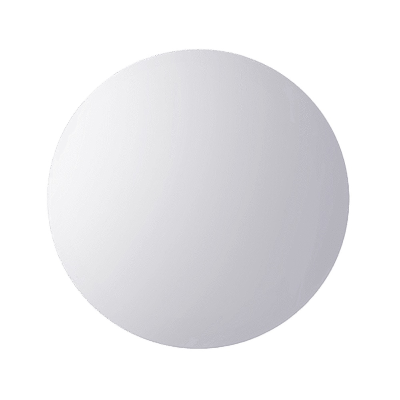

تصویر محصول

**1

طراحی سالید دیش پارابولیک با بهره بالا

آنتن فاز 36ISO-6G-HP از نوع پارابولیک سالید دیش است؛ یعنی سطح دیش یکپارچه بوده و با تمرکز پرتو (Beam) در زاویه کم، انرژی RF را به‌صورت هدفمند در مسیر لینک ارسال و دریافت می‌کند. این طراحی باعث می‌شود در مقایسه با آنتن‌های با زاویه بازتر، توان بیشتری در مسیر اصلی متمرکز شود و تداخل‌های جانبی (Side Lobes) کمتر روی کار اثر بگذارند. زاویه انتشار 2.7 درجه نشان می‌دهد که آنتن برای لینک‌های دقیق و هم‌راستا مناسب است و در صورت هم‌خطی صحیح، می‌تواند لینک‌های برد بلند تا حدود 70 کیلومتر (بسته به شرایط محیطی، دید مستقیم، توان رادیو و قوانین فرکانسی) را پشتیبانی کند.

عملکرد پایدار در آلودگی فرکانسی بالا

در پروژه‌هایی که در نزدیکی سایت‌های شلوغ یا مناطق شهری انجام می‌شوند، آلودگی فرکانسی و تداخل هم‌کانال/هم‌جوار می‌تواند باعث افت Throughput، افزایش Retransmission و ناپایداری لینک شود. در طراحی این مدل، عمق آنتن به‌گونه‌ای بهینه شده که کارایی در شرایط پرنویز بهبود یابد. ترکیب بهره بالا، نسبت F/B بیش از 57dB و تمرکز پرتو، کمک می‌کند سیگنال‌های ناخواسته پشت آنتن و همچنین نویزهای خارج از مسیر اصلی کمتر وارد زنجیره دریافت شوند. این یعنی احتمال بهبود کیفیت لینک و تجربه اتصال قابل اعتمادتر، به‌خصوص در کاربردهای حساس.

باند 5.5 تا 6.5 گیگاهرتز؛ مناسب برای سناریوهای حرفه‌ای

محدوده فرکانسی 5.5-6.5 گیگاهرتز این امکان را فراهم می‌کند که در کانال‌های مختلف، متناسب با شرایط طیف و مقررات محلی، بهترین نقطه کار را انتخاب کنید. بهره این آنتن در 5500 مگاهرتز 36dBi و در 6500 مگاهرتز 37.5dBi ذکر شده است که نشان‌دهنده عملکرد قدرتمند در کل بازه فرکانسی است. همچنین SWR کمتر از 1.4:1 (Typ) در پهنای باند به معنی تطبیق مناسب و کاهش تلفات بازتابی است؛ موضوعی که در لینک‌های برد بلند اهمیت بیشتری پیدا می‌کند.

ISO و HP در آنتن فاز 36ISO-6G-HP یعنی چه؟

در نام‌گذاری این محصول، عبارت ISO به خانواده‌ای اشاره دارد که تمرکز آن روی عملکرد بهتر و کیفیت مهندسی بالاتر است و در این مدل، عبارت HP نیز به معنای High Performance یا عملکرد بالا تلقی می‌شود. نتیجه این رویکرد، آنتنی است که برای لینک‌های جدی‌تر، پروژه‌های پرظرفیت و محیط‌های چالش‌برانگیز طراحی شده تا در برابر نویز، باد، تغییرات دمایی و فرسودگی محیطی مقاومت بیشتری داشته باشد.

بدنه آلومینیومی مقاوم و سبک با پوشش الکترواستاتیک

یکی از نکات کلیدی در دیش‌های فضای باز، مقاومت مکانیکی در کنار وزن قابل مدیریت است. در این مدل از آلیاژ آلومینیوم به‌همراه آهن و پلیمر ضد UV استفاده شده تا ضمن حفظ استحکام، در برابر تابش خورشید و شرایط محیطی نیز دوام مناسبی ارائه شود. پوشش رنگ الکترواستاتیک کوره‌ای کمک می‌کند سطح بدنه در برابر خوردگی و عوامل جوی مقاوم‌تر باشد. این موضوع برای نصب‌های بلندمدت روی دکل یا پشت‌بام اهمیت زیادی دارد؛ چون در عمل، کاهش خوردگی مساوی است با کاهش افت کیفیت، کاهش هزینه نگهداری و افزایش عمر مفید.

مقاومت در برابر باد و جلوگیری از چرخش

این آنتن برای شرایط سخت فضای باز طراحی شده و مقاومت در برابر باد 200 تا 250 کیلومتر در ساعت در مشخصات ذکر شده است. همچنین به چرخش آنتن در زمان وزش باد توجه شده تا پس از نصب صحیح، جهت‌گیری به‌هم نخورد. در لینک‌های با زاویه انتشار کم مثل 2.7 درجه، هر تغییر کوچک در زاویه می‌تواند باعث افت سیگنال شود؛ بنابراین استحکام پایه و طراحی مکانیکی مناسب، بخش مهمی از کیفیت نهایی لینک را تشکیل می‌دهد.

پایه نصب آسان با مقاومت ضدزنگ

سهولت نصب، در پروژه‌های میدانی یک مزیت واقعی است. پایه نصب آسان این مدل طوری طراحی شده که فرآیند تیون و هم‌راستاسازی ساده‌تر انجام شود. همچنین پایه با فرایند پوشش‌دهی ژئومینت (برای افزایش مقاومت در برابر زنگ‌زدگی) محافظت می‌شود. این ویژگی، به‌خصوص در مناطق مرطوب، صنعتی یا ساحلی می‌تواند اثر مستقیمی بر طول عمر تجهیزات داشته باشد. از طرف دیگر، درجه شیب مکانیکی ±15° امکان تنظیم دقیق ارتفاع/زاویه را فراهم می‌کند تا هم‌راستاسازی با سایت مقابل سریع‌تر و دقیق‌تر انجام شود.

سازگاری با انواع رادیوها و کانکتور N-Type

آنتن فاز 36ISO-6G-HP با بسیاری از رادیوهای بازار سازگار است و برای استفاده در پروژه‌هایی که ممکن است از تجهیزات مختلف بهره ببرند، انعطاف خوبی دارد. وجود دو کانکتور N-Type مادگی به شما اجازه می‌دهد اتصال مطمئن و استاندارد داشته باشید و برای لینک‌های دو قطبی (Dual Polarity) از هر دو مسیر استفاده کنید. قطبیت عمودی و افقی نیز در مشخصات آمده که برای بهره‌گیری از قابلیت‌های MIMO یا لینک‌های با پلاریزاسیون دوگانه کاربرد دارد؛ البته تحقق این مزیت به نوع رادیو و طراحی لینک هم وابسته است.

ابعاد 125 سانتی‌متری برای تمرکز پرتو و برد بلند

قطر دیش 125 سانتی‌متر و ابعاد کلی 1250×1250×470 میلی‌متر نشان می‌دهد با یک آنتن بزرگ و جدی طرف هستیم. دیش بزرگ‌تر معمولاً به معنای بهره بیشتر و پرتو باریک‌تر است؛ یعنی برای پروژه‌هایی که نیاز به ظرفیت بالاتر، فاصله بیشتر و کیفیت لینک پایدار دارند، انتخاب منطقی‌تری خواهد بود. در عین حال، نصب آن نیازمند دکل یا محل نصب مستحکم و رعایت اصول ایمنی است.

کارکرد در بازه دمایی گسترده و استاندارد ETSI

این مدل بازه دمای عملیاتی -40 تا 80 درجه سانتی‌گراد را پوشش می‌دهد؛ بنابراین برای بسیاری از اقلیم‌ها مناسب است. همچنین انطباق با ETSI EN 302 326 DN2-DN5 نشان می‌دهد آنتن از نظر الزامات مرتبط با تجهیزات رادیویی فضای باز و مشخصه‌های فنی/مکانیکی، معیارهای استانداردی را هدف گرفته است. در پروژه‌های سازمانی و نصب‌های بلندمدت، وجود این نوع ارجاعات استاندارد می‌تواند اطمینان بیشتری ایجاد کند.

کاربردهای پیشنهادی آنتن فاز 36ISO-6G-HP

• لینک‌های نقطه‌به‌نقطه برد بلند تا حدود 70 کیلومتر (با دید مستقیم و طراحی صحیح)
• اتصال بین دو سایت، دو ساختمان یا دو نقطه دوردست در باند 5.5 تا 6.5 گیگاهرتز
• اجرای بک‌هاول برای شبکه‌های وایرلس و انتقال ظرفیت بین نقاط مختلف
• مناطق پرنویز که نیاز به تمرکز پرتو و نسبت F/B بالا دارند
• سایت‌های بادخیز یا شرایط محیطی سخت به دلیل بدنه مقاوم و پایه ضدزنگ

نکات مهم برای رسیدن به بهترین عملکرد

برای دستیابی به نتیجه مطلوب از آنتن فاز 36ISO-6G-HP، طراحی لینک اهمیت زیادی دارد. تراز دقیق، استفاده از کابل و کانکتور باکیفیت، آب‌بندی صحیح، رعایت شعاع فرسنل و انتخاب کانال مناسب در بازه 5.5 تا 6.5 گیگاهرتز می‌تواند تفاوت زیادی در خروجی ایجاد کند. همچنین در لینک‌های با پرتو باریک، چند درجه خطا ممکن است باعث افت محسوس سیگنال شود؛ پس بهتر است هم‌راستاسازی با دقت انجام شود و پس از نصب، پیچ‌ها و بست‌ها محکم و پایدار شوند.

جدول مشخصات فنی آنتن فاز 36ISO-6G-HP

تصویر دوم

**2

جمع‌بندی

آنتن فاز 36ISO-6G-HP با بهره بالا، زاویه تابش باریک، سازگاری با قطبیت عمودی و افقی، بدنه مقاوم آلومینیومی و پایه نصب آسان، برای پروژه‌های برد بلند و محیط‌های چالش‌برانگیز طراحی شده است. اگر هدف شما ساخت یک لینک پایدار در باند 5.5 تا 6.5 گیگاهرتز و رسیدن به حداکثر کیفیت سیگنال در شرایط پرنویز است، این آنتن می‌تواند به‌عنوان قلب بخش آنتن در طراحی شبکه وایرلس شما نقش مهمی ایفا کند.
