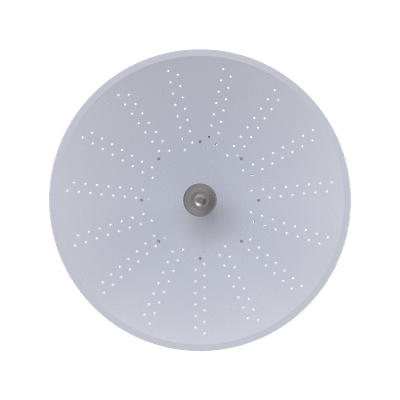

آنتن فاز 34-X-NP؛ انتخاب حرفه‌ای برای لینک‌های نقطه‌به‌نقطه دوربرد

اگر هدف شما ساخت یک لینک PTP پایدار، پرظرفیت و قابل اتکا در فواصل طولانی است، آنتن فاز 34-X-NP با گین بالا و طراحی مهندسی‌شده، یکی از گزینه‌های جدی برای پروژه‌های وایرلس در رده زیرساختی محسوب می‌شود. این آنتن با گین 34dBi برای سناریوهایی طراحی شده که نیاز به غلبه بر تلفات مسیر، حفظ کیفیت سیگنال و دستیابی به پایداری در طول زمان دارند. نتیجه این ترکیب، امکان پیاده‌سازی لینک‌های نقطه‌به‌نقطه تا حداکثر 40 کیلومتر (بسته به شرایط دید مستقیم، تداخل و طراحی شبکه) است.

در پروژه‌های وایرلس، صرفاً «قدرت سیگنال» کافی نیست؛ کیفیت لینک به عواملی مانند ایزولاسیون مناسب، تطبیق امپدانس، پایداری مکانیکی و کاهش اتلاف‌های اتصال هم وابسته است. آنتن فاز 34-X-NP تلاش می‌کند این نیازها را هم‌زمان پوشش دهد: از رفلکتور مشبک 105 سانتی‌متری برای کاهش بار باد گرفته تا Front to Back بالا برای حفظ خلوص سیگنال و کاهش دریافت ناخواسته از پشت آنتن.

**1

گین 34dBi و برد عملی برای لینک‌های PTP تا 40 کیلومتر

گین، یکی از تعیین‌کننده‌ترین شاخص‌ها در لینک‌های دوربرد است. آنتن فاز 34-X-NP با گین اسمی 34dBi، توان تمرکز انرژی را افزایش می‌دهد و در نتیجه، بودجه لینک (Link Budget) بهبود پیدا می‌کند. این مزیت زمانی بیشتر دیده می‌شود که بخواهید در مسیرهای طولانی، با حداقل افت و بیشترین پایداری، نرخ داده و کیفیت سرویس را حفظ کنید.

از نظر عملکرد فرکانسی، این آنتن در بازه 4.7 تا 6.4 گیگاهرتز کار می‌کند و در شرایط استاندارد، حداکثر گین در 6400MHz حدود 35.3dBi و حداقل گین در 4700MHz حدود 32.1dBi گزارش می‌شود. این یعنی در طراحی شبکه، با تغییر کانال و فرکانس کاری، همچنان می‌توانید روی عملکرد آنتن در پهنای باند عملی حساب کنید.

اتصال Twist-ON و کاهش اتلاف‌های مسیر RF

یکی از نقاط کلیدی در لینک‌های پرظرفیت، کاهش اتلاف‌های RF در مسیر اتصال رادیو به آنتن است. در بسیاری از سناریوها، استفاده از کابل‌های رابط کوتاه (پیگتیل) یا تبدیل‌ها، باعث افزایش تلفات، افزایش نقاط خرابی و حساسیت به آب‌بندی می‌شود. در این محصول، کانکتور Twist-ON به‌گونه‌ای طراحی شده که اتصال مستقیم و یکپارچه را ساده‌تر می‌کند و به کاهش اتلاف‌های غیرضروری کمک می‌نماید.

این رویکرد به‌خصوص برای پروژه‌هایی مهم است که در آنها پایداری بلندمدت، کم شدن قطعات مصرفی و کاهش حساسیت نصب نسبت به جزئیات کابل‌کشی اهمیت بالایی دارد. به‌صورت عملی، هرچه اتصالات و تبدیل‌ها کمتر شوند، احتمال افت تدریجی کیفیت لینک در طول زمان کاهش پیدا می‌کند.

پوشش فرکانسی 4.7 تا 6.4GHz برای طراحی منعطف شبکه

بازه فرکانسی 4.7–6.4GHz به شما اجازه می‌دهد با توجه به شرایط تداخل، قوانین محلی، نویز محیط و پهنای باند در دسترس، بهترین کانال را انتخاب کنید. این انعطاف در شبکه‌های بیرونی، به‌ویژه در مسیرهای دوربرد، یک مزیت جدی است؛ چون گاهی تنها راه رسیدن به لینک پایدار، جابه‌جایی هوشمندانه فرکانس و پهنای کانال است.

رفلکتور مشبک 105cm؛ تعادل بین تمرکز سیگنال و مقاومت باد

دیش‌های بزرگ معمولاً دو چالش اصلی دارند: بار باد و پایداری مکانیکی. این آنتن از رفلکتور مشبک (Mesh) با قطر 105 سانتی‌متر استفاده می‌کند تا ضمن حفظ تمرکز مناسب پرتو، اثر باد را کاهش دهد. نتیجه، نصب مطمئن‌تر روی دکل و کاهش ریسک تغییر جهت آنتن در تندبادها است.

مطابق مشخصات، مقاومت در برابر باد تا حدود 200/250 km/h در نظر گرفته شده است؛ این عدد برای پروژه‌های بیرونی که در معرض شرایط سخت جوی هستند اهمیت زیادی دارد. همچنین زاویه پرتو باریک (Beamwidth) در حدود 2.8° در 5.5GHz به تمرکز انرژی کمک می‌کند و در عین حال، نیازمند هم‌راستاسازی دقیق‌تر (Alignment) است.

ایزولاسیون بالا با Front to Back ≥ 44dB

در لینک‌های حرفه‌ای، فقط ارسال قوی مطرح نیست؛ بلکه حذف دریافت‌های ناخواسته هم اهمیت دارد. نسبت Front to Back برابر یا بیشتر از 44dB نشان می‌دهد که آنتن توانایی خوبی در سرکوب سیگنال‌های پشت رفلکتور دارد. این ویژگی به کاهش اثر نویز، تداخل‌های پشت آنتن و افزایش خلوص سیگنال کمک می‌کند؛ مخصوصاً زمانی که چندین لینک در یک سایت یا نزدیکی هم فعال هستند.

پایداری الکتریکی: امپدانس 50Ω و S.W.R ≤ 1.4:1

برای سازگاری مطلوب با تجهیزات رادیویی، امپدانس 50 اهم یک استاندارد مهم است. این آنتن با امپدانس 50Ω و S.W.R حداکثر 1.4:1 (تیپیکال) طراحی شده تا تطبیق مناسبی در پهنای باند کاری ارائه دهد. تطبیق بهتر به معنی بازتاب کمتر توان، بهره‌وری بالاتر و ثبات بیشتر در خروجی لینک است.

همچنین پشتیبانی از پلاریزاسیون عمودی و افقی امکان انعطاف در طراحی و کاهش تداخل را فراهم می‌کند. در بسیاری از سایت‌ها، تغییر پلاریزاسیون یکی از ابزارهای مهم برای بهبود همزیستی لینک‌ها در کنار یکدیگر است.

**2

بدنه آلومینیومی، پوشش ضدزنگ و کارکرد در دمای -40 تا +80

برای تجهیزات نصب‌شده در فضای باز، کیفیت متریال و محافظت در برابر خوردگی، تعیین‌کننده عمر مفید است. در این آنتن از آلیاژ آلومینیوم به همراه پلیمر مقاوم در برابر UV استفاده شده و بخش‌های حساس با پوشش ضدزنگ محافظت می‌شوند. محدوده دمای کاری -40°C تا +80°C نیز نشان می‌دهد که این محصول برای شرایط سردسیر و گرمسیر، قابل اتکا طراحی شده است.

کیت نصب Easy Mount و تنظیم مکانیکی ±15°

در لینک‌های با پرتو باریک، دقت نصب بسیار مهم است. کیت نصب Easy Mount به همراه قابلیت تنظیم Pan/Tilt ±15° به شما اجازه می‌دهد هم‌راستاسازی دقیق‌تری انجام دهید. این موضوع در عمل می‌تواند تفاوت بین یک لینک «مرزی» و یک لینک «پایدار با حاشیه اطمینان مناسب» باشد؛ زیرا با کمترین خطای زاویه‌ای، سطح سیگنال و کیفیت مدولاسیون تغییر می‌کند.

کاربری‌های پیشنهادی آنتن فاز 34-X-NP

• لینک‌های نقطه‌به‌نقطه دوربرد برای اتصال دو سایت در فاصله‌های زیاد
• شبکه‌های زیرساختی و بک‌هاول برای افزایش ظرفیت بین مراکز
• سناریوهای بیرونی با باد و شرایط محیطی سخت که نیازمند رفلکتور مشبک هستند
• پروژه‌هایی که ایزولاسیون و خلوص سیگنال (Front to Back بالا) اهمیت دارد

جدول مشخصات فنی آنتن فاز 34-X-NP

جمع‌بندی

آنتن فاز 34-X-NP با گین 34dBi، رفلکتور مشبک 105cm، ایزولاسیون Front to Back بالا و ساختار مقاوم، برای لینک‌های PTP دوربرد تا 40km طراحی شده است. اگر در پروژه شما کاهش بار باد، پایداری مکانیکی، تطبیق الکتریکی مناسب و امکان تنظیم دقیق نصب اهمیت دارد، این آنتن می‌تواند گزینه‌ای قابل اتکا برای سناریوهای حرفه‌ای بیرونی باشد.
