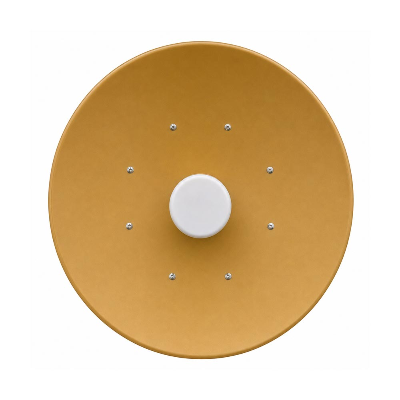

معرفی آنتن آنر ویو HW5971-32D-HP

آنتن آنر ویو HW5971-32D-HP یکی از آنتن‌های جهت‌دار رادیویی با بهره 32 dBi است که برای فعالیت در محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز طراحی شده است. این محصول دارای رفلکتوری با قطر 0.72 متر یا 2.4 فوت، فیدر و براکت نصب است و برای نصب روی پایه عمودی طراحی شده است. آنتن آنر ویو HW5971-32D-HP با برخورداری از پلاریزاسیون دوگانه عمودی و افقی، دو ورودی N-Female و امپدانس 50 اهم، مجموعه‌ای از مشخصات فنی و مکانیکی را برای استفاده در تجهیزات ارتباطی رادیویی ارائه می‌کند.

ساختار این مدل به گونه‌ای است که علاوه بر فراهم کردن بهره 32 dBi، امکان تنظیم دقیق جهت نصب را نیز در اختیار کاربر قرار می‌دهد. براکت نصب آنتن قابلیت تنظیم دقیق آزیموت در محدوده ±11 درجه و تنظیم دقیق ارتفاع در محدوده ±19 درجه را دارد. این قابلیت برای زمانی اهمیت دارد که پس از نصب اولیه، لازم باشد جهت آنتن نسبت به مسیر ارتباطی با دقت بیشتری تنظیم شود. در راهنمای نصب آنتن آنر ویو HW5971-32D-HP نیز مراحل اتصال فیدر به رفلکتور، نصب مجموعه روی پایه و تنظیم آزیموت و ارتفاع به صورت مرحله‌ای ارائه شده است.

طراحی و ساختار آنتن

آنتن آنر ویو HW5971-32D-HP از یک رفلکتور 0.72 متری، فیدر و مجموعه براکت نصب تشکیل شده است. قطر رفلکتور در این مدل 0.72 متر یا 2.4 فوت است. براکت نصب برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده و ساختار آن امکان تنظیم دقیق موقعیت آنتن را فراهم می‌کند. این طراحی باعث می‌شود مجموعه آنتن پس از نصب اولیه بتواند در دو محور آزیموت و ارتفاع تنظیم شود.

یکی از ویژگی‌های قابل توجه براکت آنتن آنر ویو HW5971-32D-HP وجود Radio Installation Plate است. این قسمت برای نصب Radio Box روی براکت در نظر گرفته شده است. در نتیجه، مجموعه نصب علاوه بر نگهداری آنتن، محل مشخصی برای نصب تجهیزات رادیویی نیز دارد. این موضوع در راهنمای نصب محصول به صورت مشخص مورد اشاره قرار گرفته است.

مشخصات فرکانسی و الکتریکی

محدوده فرکانسی آنتن آنر ویو HW5971-32D-HP از 5.925 گیگاهرتز تا 7.125 گیگاهرتز است. این محدوده باید هنگام انتخاب آنتن برای یک سیستم ارتباطی با مشخصات فرکانسی تجهیزات رادیویی مورد استفاده مقایسه شود. این مدل دارای دو ورودی N-Female است و امپدانس آن 50 اهم اعلام شده است.

مقدار VSWR این آنتن 1.4:1 است و بهره آن 32 dBi اعلام شده است. پلاریزاسیون محصول Dual بوده و شامل Vertical و Horizontal می‌شود. پهنای پرتو 3dB آنتن در صفحه H برابر 3.6 درجه و در صفحه E نیز برابر 3.6 درجه است. نسبت جلو به عقب یا F/B Ratio این مدل نیز 40 dB اعلام شده است. این مشخصات در دیتاشیت رسمی محصول درج شده‌اند و می‌توانند در بررسی فنی یک لینک رادیویی مورد استفاده قرار گیرند.

بهره 32 dBi و پهنای پرتو

بهره 32 dBi یکی از مهم‌ترین مشخصات آنتن آنر ویو HW5971-32D-HP محسوب می‌شود. این مدل در مقایسه با مدل‌هایی که بهره پایین‌تری دارند، در دسته آنتن‌های با بهره بالاتر قرار می‌گیرد. پهنای پرتو 3dB برابر 3.6 درجه در هر دو صفحه E و H نیز در دیتاشیت محصول ثبت شده است. هنگام نصب چنین آنتنی، دقت در جهت‌دهی اهمیت زیادی دارد و تنظیم صحیح آزیموت و ارتفاع باید مطابق مسیر ارتباطی انجام شود.

نسبت جلو به عقب 40 dB نیز از دیگر مشخصات الکتریکی درج‌شده در دیتاشیت است. ترکیب بهره 32 dBi، پهنای پرتو 3.6 درجه و نسبت جلو به عقب 40 dB، مشخصات اصلی بخش رادیویی این محصول را تشکیل می‌دهد. انتخاب نهایی آنتن باید بر اساس نیاز واقعی لینک، فرکانس تجهیزات و شرایط محل نصب انجام شود.

پلاریزاسیون دوگانه

آنتن آنر ویو HW5971-32D-HP از پلاریزاسیون Dual پشتیبانی می‌کند و در دیتاشیت برای آن دو حالت Vertical و Horizontal ذکر شده است. همچنین وجود دو ورودی N-Female در ساختار الکتریکی محصول مشخص شده است. این ساختار باعث می‌شود مشخصات پلاریزاسیون و ورودی‌های آنتن هنگام طراحی و اتصال تجهیزات رادیویی قابل بررسی باشند.

نصب آنتن روی پایه

مطابق راهنمای نصب، آنتن آنر ویو HW5971-32D-HP برای نصب روی پایه عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. در مرحله نصب روی پایه، آنتن به Mounting Pole متصل می‌شود و سپس U-Boltها روی پیچ‌های M8x120 قرار می‌گیرند. در ادامه مهره‌های M8 برای ثابت کردن مجموعه مورد استفاده قرار می‌گیرند.

راهنمای نصب تأکید می‌کند که نصب، نگهداری یا جداسازی سیستم آنتن باید توسط افراد واجد صلاحیت و دارای تجربه انجام شود. همچنین در این راهنما توصیه شده است که سیستم آنتن به صورت سالانه توسط افراد واجد صلاحیت مورد بازرسی قرار گیرد تا وضعیت نصب، نگهداری و شرایط تجهیزات بررسی شود.

مراحل مونتاژ

اولین مرحله مونتاژ آنتن آنر ویو HW5971-32D-HP اتصال Feeder به Reflector است. برای این اتصال چهار عدد پیچ M4x12، چهار عدد Spring Washer M4 و چهار عدد Washer M4 در نظر گرفته شده است. پس از اتصال فیدر به رفلکتور، مجموعه برای نصب روی پایه آماده می‌شود.

در مرحله دوم، آنتن به پایه نصب متصل می‌شود. پس از قرار دادن مجموعه روی پایه، U-Boltها روی پیچ‌های M8x120 قرار گرفته و مهره‌های M8 سفت می‌شوند. در مرحله سوم، تنظیم آزیموت و ارتفاع انجام می‌شود. ابتدا آنتن به شکل تقریبی در مسیر موردنظر قرار می‌گیرد و سپس با استفاده از پیچ‌های تنظیم، موقعیت دقیق‌تر آن مشخص می‌شود.

تنظیم آزیموت و ارتفاع

براکت آنتن آنر ویو HW5971-32D-HP امکان Fine Azimuth Adjustment در محدوده ±11 درجه و Fine Elevation Adjustment در محدوده ±19 درجه را فراهم می‌کند. پس از انجام هم‌راستایی اولیه، تنظیم دقیق با سفت یا شل کردن پیچ‌های مربوط به آزیموت و ارتفاع انجام می‌شود. این قابلیت به نصاب اجازه می‌دهد موقعیت نهایی آنتن را با دقت بیشتری نسبت به مسیر ارتباطی تنظیم کند.

پس از تعیین نهایی آزیموت و ارتفاع، راهنمای نصب توصیه می‌کند تمام مهره‌ها با گشتاور تقریبی 14 نیوتن‌متر یا 10 پوند-فوت سفت شوند. رعایت این مرحله برای تثبیت موقعیت مکانیکی آنتن پس از تنظیم اهمیت دارد. در تصویر صفحه سوم راهنمای نصب نیز محل پیچ تنظیم آزیموت، پیچ تنظیم ارتفاع، U-Bolt و مهره M8 مشخص شده است.

مشخصات مکانیکی

وزن آنتن آنر ویو HW5971-32D-HP همراه با نگهدارنده 5.5 کیلوگرم اعلام شده است. رنگ محصول Golden است و پوشش Plating و همچنین پوشش پیچ‌ها و مهره‌ها Dacromet اعلام شده است. بار باد قابل تحمل محصول 200 کیلومتر بر ساعت است و محدوده دمای کاری آن از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد اعلام شده است.

مقدار Supportable Comparative Damp برای این مدل 90 درصد است. این مشخصات مکانیکی و محیطی هنگام برنامه‌ریزی محل نصب اهمیت دارند. پیش از نصب باید قطر پایه، شرایط باد، دمای محیط و شرایط رطوبتی محل با مشخصات اعلام‌شده برای محصول بررسی شود.

قطعات موجود در مجموعه

در فهرست قطعات آنتن آنر ویو HW5971-32D-HP یک عدد Reflector 0.72m به همراه Mounting، یک عدد Feeder، چهار عدد Screw M4x12، چهار عدد Spring Washer M4، چهار عدد Washer M4 و یک عدد Installation Guide درج شده است. این مجموعه قطعات اصلی لازم برای مونتاژ اولیه آنتن و اتصال فیدر به رفلکتور را شامل می‌شود.

ابزار مورد نیاز

برای نصب آنتن آنر ویو HW5971-32D-HP در راهنمای نصب دو ابزار اصلی معرفی شده است. ابزار اول Combination Wrench با اندازه 13 میلی‌متر و ابزار دوم Screwdriver از نوع Cross-recess است. استفاده از ابزار مناسب در زمان مونتاژ و تنظیمات مکانیکی باعث می‌شود مراحل نصب مطابق دستورالعمل محصول انجام شود.

جمع‌بندی

آنتن آنر ویو HW5971-32D-HP یک آنتن جهت‌دار با بهره 32 dBi و رفلکتور 0.72 متری است که برای محدوده فرکانسی 5.925 تا 7.125 گیگاهرتز طراحی شده است. این مدل دارای دو ورودی N-Female، امپدانس 50 اهم، VSWR برابر 1.4:1 و پلاریزاسیون دوگانه Vertical و Horizontal است. پهنای پرتو 3dB آن در صفحات E و H برابر 3.6 درجه و نسبت جلو به عقب آن 40 dB است.

از نظر مکانیکی، وزن آنتن همراه با نگهدارنده 5.5 کیلوگرم است و برای نصب روی پایه‌های عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. قابلیت تنظیم دقیق آزیموت ±11 درجه و ارتفاع ±19 درجه در براکت نصب، امکان هم‌راستاسازی دقیق‌تر مجموعه را فراهم می‌کند. بار باد قابل تحمل 200 کیلومتر بر ساعت، محدوده دمای کاری منفی 40 تا مثبت 60 درجه سانتی‌گراد و رطوبت نسبی قابل پشتیبانی 90 درصد از دیگر مشخصات درج‌شده در دیتاشیت هستند.

جدول مشخصات فنی

قطعات و ابزار نصب
