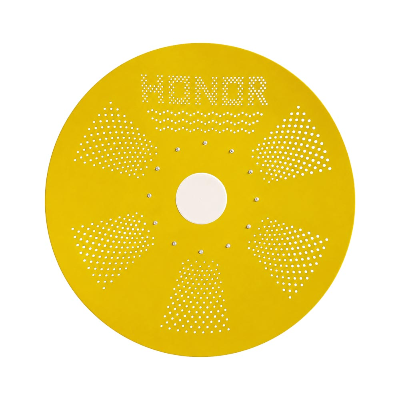

معرفی آنتن آنر ویو HW5565-33D-HP

آنتن آنر ویو HW5565-33D-HP یک آنتن جهت‌دار حرفه‌ای برای ایجاد ارتباطات بی‌سیم در باند 5GHz است که با بهره 33 dBi طراحی شده است. این مدل دارای رفلکتوری با قطر 0.9 متر یا 3 فوت بوده و از پلاریزاسیون دوگانه عمودی و افقی پشتیبانی می‌کند. طراحی این آنتن بر پایه ایجاد تمرکز بالا در مسیر ارتباطی انجام شده و مشخصات فنی آن نشان می‌دهد که برای لینک‌های جهت‌دار با نیاز به بهره بالا و پرتو باریک طراحی شده است. آنتن آنر ویو HW5565-33D-HP دارای دو ورودی N-Female، امپدانس 50 اهم و VSWR برابر 1.4:1 است و محدوده فرکانسی آن باند 5GHz ISM تا 6.5GHz را پوشش می‌دهد.

یکی از ویژگی‌های مهم آنتن آنر ویو HW5565-33D-HP بهره 33 dBi آن است. این مقدار بهره در کنار رفلکتور 0.9 متری باعث ایجاد یک ساختار جهت‌دار با تمرکز بالا می‌شود. پهنای پرتو 3dB این مدل در صفحه H برابر 3.3 درجه و در صفحه E نیز برابر 3.3 درجه اعلام شده است. بنابراین هنگام نصب این آنتن، هم‌راستایی دقیق با مسیر ارتباطی اهمیت زیادی دارد. هرچه پرتو آنتن باریک‌تر باشد، تنظیم دقیق زاویه قرارگیری آن اهمیت بیشتری پیدا می‌کند و براکت نصب این محصول نیز برای انجام تنظیمات دقیق طراحی شده است.

طراحی و ساختار آنتن

ساختار آنتن آنر ویو HW5565-33D-HP از یک رفلکتور 0.9 متری، فیدر و براکت نصب تشکیل شده است. رفلکتور با قطر 0.9 متر یا 3 فوت، بخش اصلی مجموعه را تشکیل می‌دهد و فیدر در قسمت مشخص‌شده روی رفلکتور نصب می‌شود. براکت نصب نیز برای اتصال مجموعه به پایه عمودی طراحی شده است. این ساختار باعث می‌شود آنتن پس از مونتاژ بتواند روی یک پایه مناسب قرار گرفته و در جهت موردنظر تنظیم شود.

طبق راهنمای نصب، براکت آنتن آنر ویو HW5565-33D-HP برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. یکی از ویژگی‌های مهم این براکت وجود Radio Installation Plate است که برای نصب Radio Box مورد استفاده قرار می‌گیرد. این طراحی امکان قرارگیری تجهیزات رادیویی روی مجموعه نصب را فراهم می‌کند و می‌تواند باعث منظم‌تر شدن ساختار نصب آنتن و تجهیزات رادیویی شود.

بهره 33 dBi و جهت‌دهی دقیق

بهره 33 dBi یکی از مهم‌ترین مشخصات آنتن آنر ویو HW5565-33D-HP است. این مقدار بهره در کنار رفلکتور 0.9 متری، ساختار آنتن را برای تمرکز انرژی در یک مسیر مشخص شکل می‌دهد. پهنای پرتو 3dB برابر 3.3 درجه در هر دو صفحه E و H است و همین موضوع باعث می‌شود جهت‌گیری صحیح آنتن در زمان نصب اهمیت ویژه‌ای داشته باشد. در یک لینک بی‌سیم، قرارگیری صحیح آنتن نسبت به سمت مقابل باید با دقت انجام شود.

نسبت جلو به عقب آنتن آنر ویو HW5565-33D-HP برابر 40 dB است. این مشخصه در کنار بهره 33 dBi و پهنای پرتو 3.3 درجه، اطلاعات مهمی درباره ساختار جهت‌دار محصول ارائه می‌دهد. آنتن برای استفاده در مسیری مشخص طراحی شده است و تنظیم آزیموت و ارتفاع آن باید پس از نصب اولیه انجام شود. راهنمای نصب محصول نیز امکان تنظیم دقیق این دو زاویه را با استفاده از پیچ‌های مخصوص فراهم کرده است.

پلاریزاسیون دوگانه

آنتن آنر ویو HW5565-33D-HP از پلاریزاسیون Dual پشتیبانی می‌کند و دو پلاریزاسیون Vertical و Horizontal را در اختیار قرار می‌دهد. در بخش مشخصات الکتریکی نیز دو ورودی N-Female برای این مدل اعلام شده است. وجود دو مسیر ورودی در کنار پلاریزاسیون دوگانه، ساختار این آنتن را برای سیستم‌هایی که از دو پلاریزاسیون استفاده می‌کنند مناسب می‌کند. هنگام طراحی لینک، هماهنگی پلاریزاسیون آنتن با تجهیزات رادیویی و سمت مقابل باید در نظر گرفته شود.

پلاریزاسیون دوگانه در آنتن آنر ویو HW5565-33D-HP یکی از ویژگی‌های مهم این مدل محسوب می‌شود. در زمان نصب و راه‌اندازی، کابل‌ها و تجهیزات رادیویی باید با ورودی‌های N-Female آنتن سازگار باشند. مشخصات رادیوی مورد استفاده نیز باید به صورت جداگانه بررسی شود تا انتخاب تجهیزات با نیاز پروژه مطابقت داشته باشد. دیتاشیت محصول، ساختار Dual شامل Vertical و Horizontal را به عنوان مشخصه عمومی آنتن اعلام کرده است.

محدوده فرکانسی و مشخصات الکتریکی

آنتن آنر ویو HW5565-33D-HP در باند 5GHz ISM فعالیت می‌کند و محدوده فرکانسی آن تا 6.5GHz اعلام شده است. امپدانس این محصول 50 اهم بوده و مقدار VSWR برابر 1.4:1 است. دو ورودی N-Female، بهره 33 dBi، پهنای پرتو 3.3 درجه و نسبت جلو به عقب 40 dB نیز از مشخصات اصلی الکتریکی این مدل هستند.

مجموعه مشخصات الکتریکی آنتن آنر ویو HW5565-33D-HP باید هنگام طراحی لینک مورد توجه قرار گیرد. بهره بالا و پهنای پرتو باریک نشان می‌دهند که آنتن برای ایجاد یک مسیر جهت‌دار طراحی شده است. در نتیجه علاوه بر انتخاب صحیح تجهیزات رادیویی، نصب دقیق و تنظیم صحیح آنتن نیز اهمیت زیادی دارد. شرایط واقعی محیط، فاصله لینک، ارتفاع نصب و تجهیزات مورد استفاده می‌توانند بر عملکرد نهایی ارتباط تأثیر داشته باشند.

پهنای پرتو 3.3 درجه

پهنای پرتو 3dB آنتن آنر ویو HW5565-33D-HP در صفحه H برابر 3.3 درجه و در صفحه E نیز برابر 3.3 درجه است. این مقدار، پرتو نسبتاً باریکی را برای آنتن نشان می‌دهد. به همین دلیل، تنظیم دقیق موقعیت آنتن در هنگام نصب اهمیت زیادی دارد. برای دستیابی به هم‌راستایی مناسب، ابتدا آنتن در مسیر موردنظر به صورت تقریبی قرار می‌گیرد و سپس با استفاده از پیچ‌های تنظیم آزیموت و ارتفاع، موقعیت دقیق‌تر تعیین می‌شود.

در یک لینک جهت‌دار، تغییر زاویه آنتن می‌تواند باعث تغییر مسیر اصلی تابش شود. بنابراین هنگام استفاده از آنتن آنر ویو HW5565-33D-HP باید فرآیند تنظیم با دقت انجام شود. براکت نصب این مدل دارای قابلیت Fine Azimuth Adjustment برابر ±11 درجه و Fine Elevation Adjustment برابر ±19 درجه است که امکان تنظیم دقیق‌تر موقعیت آنتن را پس از نصب اولیه فراهم می‌کند.

نصب فیدر روی رفلکتور

نخستین مرحله نصب آنتن آنر ویو HW5565-33D-HP اتصال فیدر به رفلکتور است. طبق راهنمای نصب، Feeder با استفاده از چهار عدد پیچ M4x12، چهار عدد Spring Washer M4 و چهار عدد Washer M4 به Reflector متصل می‌شود. رفلکتور 0.9 متری به همراه Mounting به عنوان قطعه A و Feeder به عنوان قطعه B در فهرست قطعات معرفی شده‌اند.

برای مونتاژ آنتن آنر ویو HW5565-33D-HP باید قطعات مشخص‌شده در راهنمای نصب مورد استفاده قرار گیرند. چهار پیچ M4x12 برای اتصال فیدر به رفلکتور در نظر گرفته شده‌اند و چهار عدد واشر فنری و چهار عدد واشر M4 نیز در همین مرحله استفاده می‌شوند. پس از اتصال صحیح فیدر به رفلکتور، مجموعه آماده اتصال به براکت و پایه خواهد بود.

اتصال آنتن به پایه

در مرحله دوم نصب آنتن آنر ویو HW5565-33D-HP، مجموعه آنتن به پایه عمودی متصل می‌شود. طبق راهنمای نصب، پس از قرار دادن آنتن روی پایه، U-Boltها روی پیچ‌های M8x120 قرار گرفته و مهره‌های M8 برای تثبیت مجموعه سفت می‌شوند. براکت برای لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است و بنابراین قطر پایه باید پیش از نصب بررسی شود.

وزن آنتن آنر ویو HW5565-33D-HP همراه با نگهدارنده 9.5 کیلوگرم اعلام شده است. به همین دلیل انتخاب پایه و محل نصب مناسب اهمیت زیادی دارد. علاوه بر وزن مجموعه، قطر 0.9 متری رفلکتور و بار باد قابل تحمل 200 کیلومتر بر ساعت نیز باید در هنگام برنامه‌ریزی محل نصب مورد توجه قرار گیرند. استحکام پایه و تجهیزات نگهدارنده باید متناسب با شرایط محل انتخاب شود.

تنظیم آزیموت و ارتفاع

پس از نصب اولیه آنتن آنر ویو HW5565-33D-HP روی پایه، مرحله تنظیم آزیموت و ارتفاع انجام می‌شود. راهنمای نصب توضیح می‌دهد که پس از یک هم‌راستایی تقریبی، ارتفاع و آزیموت با سفت یا شل کردن پیچ‌های مربوطه به صورت دقیق تنظیم می‌شوند. این مرحله برای آنتنی با پهنای پرتو 3.3 درجه اهمیت زیادی دارد، زیرا جهت‌گیری دقیق نسبت به مسیر ارتباطی باید رعایت شود.

مقدار Fine Azimuth Adjustment آنتن آنر ویو HW5565-33D-HP برابر ±11 درجه و مقدار Fine Elevation Adjustment برابر ±19 درجه است. پس از تعیین موقعیت نهایی، طبق راهنمای نصب تمام مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر، معادل 10 پوند-فوت، سفت شوند. این کار برای تثبیت تنظیمات نهایی مجموعه انجام می‌شود.

Radio Installation Plate

براکت آنتن آنر ویو HW5565-33D-HP دارای Radio Installation Plate است. این صفحه طبق راهنمای نصب برای قرار دادن Radio Box استفاده می‌شود. وجود این بخش در براکت باعث می‌شود امکان نصب تجهیزات رادیویی روی مجموعه فراهم باشد. این ویژگی در پروژه‌هایی که آنتن و رادیو در یک نقطه نصب می‌شوند می‌تواند کاربردی باشد و ساختار نصب را منظم‌تر کند.

مشخصات مکانیکی

آنتن آنر ویو HW5565-33D-HP دارای وزن 9.5 کیلوگرم همراه با نگهدارنده است. رنگ محصول Golden اعلام شده و پوشش Plating و همچنین پوشش پیچ‌ها و مهره‌ها Dacromet است. بار باد قابل تحمل محصول 200 کیلومتر بر ساعت اعلام شده است. این مشخصات مکانیکی هنگام انتخاب محل نصب، پایه و تجهیزات نگهدارنده اهمیت دارند.

محدوده دمای کاری آنتن آنر ویو HW5565-33D-HP از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد اعلام شده است. مقدار Supportable Comparative Damp نیز 90 درصد است. این اطلاعات باید در زمان برنامه‌ریزی نصب و انتخاب محل قرارگیری تجهیزات مورد توجه قرار گیرند تا شرایط محیطی با محدوده اعلام‌شده برای محصول مطابقت داشته باشد.

ابزار مورد نیاز

طبق راهنمای نصب، برای نصب آنتن آنر ویو HW5565-33D-HP دو ابزار اصلی مورد نیاز است. ابزار اول Combination Wrench با اندازه 13 میلی‌متر و ابزار دوم Screwdriver از نوع Cross-Recess است. این ابزارها برای انجام مراحل مونتاژ و تثبیت قطعات مورد استفاده قرار می‌گیرند و باید هنگام نصب در دسترس باشند.

راهنمای نصب آنتن آنر ویو HW5565-33D-HP فرآیند نصب را در سه مرحله اصلی توضیح می‌دهد. مرحله اول اتصال فیدر به رفلکتور است. مرحله دوم اتصال مجموعه آنتن به پایه با استفاده از U-Bolt و مهره‌های M8 است. مرحله سوم نیز تنظیم دقیق آزیموت و ارتفاع است. پس از پایان تنظیمات، مهره‌ها باید با گشتاور تقریبی تعیین‌شده سفت شوند.

قطعات موجود در بسته‌بندی

مجموعه آنتن آنر ویو HW5565-33D-HP شامل یک عدد Reflector 0.9m یا 3ft به همراه Mounting، یک عدد Feeder، چهار عدد Screw M4x12 از نوع Cross، چهار عدد Spring Washer M4، چهار عدد Washer M4 و یک عدد Installation Guide است. این قطعات در فهرست قطعات راهنمای نصب مشخص شده‌اند و برای مونتاژ فیدر و رفلکتور در نظر گرفته شده‌اند.

طراحی برای ارتباطات جهت‌دار

آنتن آنر ویو HW5565-33D-HP با بهره 33 dBi و پهنای پرتو 3.3 درجه در صفحات E و H، یک آنتن با جهت‌دهی بالا محسوب می‌شود. رفلکتور 0.9 متری نیز بخش مهمی از ساختار مکانیکی آن را تشکیل می‌دهد. این مشخصات باعث می‌شوند دقت در نصب و هم‌راستایی آنتن اهمیت زیادی داشته باشد. برای استفاده صحیح، مسیر ارتباطی و محل نصب باید پیش از اجرای پروژه بررسی شوند.

در انتخاب آنتن آنر ویو HW5565-33D-HP باید علاوه بر بهره و فرکانس، مشخصات مکانیکی و شرایط نصب نیز در نظر گرفته شوند. وزن 9.5 کیلوگرمی همراه با نگهدارنده، قطر رفلکتور 0.9 متر، محدوده قطر پایه 35 تا 75 میلی‌متر و بار باد 200 کیلومتر بر ساعت از اطلاعات مهم برای طراحی محل نصب هستند. این موارد در کنار محدوده دمای کاری و رطوبت قابل پشتیبانی، تصویر کامل‌تری از الزامات نصب محصول ارائه می‌دهند.

جمع‌بندی

آنتن آنر ویو HW5565-33D-HP یک آنتن جهت‌دار با بهره 33 dBi، رفلکتور 0.9 متری و پلاریزاسیون Dual شامل Vertical و Horizontal است. این مدل در باند 5GHz ISM تا 6.5GHz فعالیت می‌کند و دارای دو ورودی N-Female، امپدانس 50 اهم و VSWR برابر 1.4:1 است. پهنای پرتو 3dB در هر دو صفحه E و H برابر 3.3 درجه و نسبت جلو به عقب آن 40 dB اعلام شده است.

از نظر مکانیکی، آنتن آنر ویو HW5565-33D-HP همراه با نگهدارنده 9.5 کیلوگرم وزن دارد و براکت آن برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. تنظیم دقیق آزیموت ±11 درجه و تنظیم دقیق ارتفاع ±19 درجه است. همچنین بار باد 200 کیلومتر بر ساعت، محدوده دمای کاری منفی 40 تا مثبت 60 درجه سانتی‌گراد و رطوبت نسبی قابل پشتیبانی 90 درصد از مشخصات اعلام‌شده این مدل هستند.
