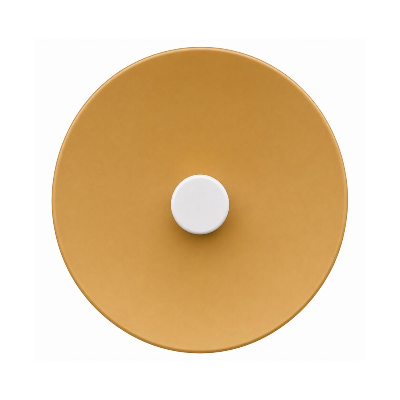

معرفی آنتن آنر ویو HW5565-28D-HP

آنتن آنر ویو HW5565-28D-HP یک آنتن جهت‌دار با بهره 28 dBi است که برای استفاده در باند فرکانسی 5GHz ISM طراحی شده و محدوده فرکانسی آن تا 6.5GHz اعلام شده است. این مدل دارای رفلکتوری با قطر 0.55 متر یا 1.8 فوت است و از پلاریزاسیون دوگانه عمودی و افقی پشتیبانی می‌کند. ساختار این محصول از رفلکتور، فیدر و مجموعه نصب تشکیل شده و برای نصب روی پایه عمودی طراحی شده است. آنتن آنر ویو HW5565-28D-HP با توجه به بهره 28 dBi و پهنای پرتو محدود خود، یک گزینه جهت‌دار برای ایجاد ارتباطات بی‌سیم با تمرکز انرژی در مسیر مشخص محسوب می‌شود.

یکی از ویژگی‌های اصلی آنتن آنر ویو HW5565-28D-HP بهره 28 dBi است. این مقدار بهره در کنار رفلکتور 0.55 متری، ساختار جهت‌دار محصول را شکل می‌دهد. پهنای پرتو 3dB در صفحه H برابر 5.4 درجه و در صفحه E نیز برابر 5.4 درجه است. بنابراین آنتن دارای زاویه پوشش نسبتاً متمرکزی است و در زمان نصب و تنظیم آن، جهت‌گیری دقیق اهمیت زیادی دارد. نسبت جلو به عقب این مدل 38 dB اعلام شده که یکی دیگر از مشخصات مهم بخش الکتریکی محصول است.

ساختار و طراحی آنتن

آنتن آنر ویو HW5565-28D-HP از یک رفلکتور 0.55 متری، یک فیدر و براکت نصب تشکیل شده است. رفلکتور بخش اصلی ساختار آنتن را تشکیل می‌دهد و فیدر در قسمت مشخص‌شده روی آن نصب می‌شود. مجموعه نصب نیز امکان اتصال آنتن به پایه را فراهم می‌کند. در راهنمای نصب، رفلکتور و Mounting به عنوان مجموعه اصلی و Feeder به عنوان بخش جداگانه معرفی شده‌اند. قطعات اتصال شامل پیچ، واشر فنری و واشر نیز در بسته‌بندی محصول در نظر گرفته شده‌اند.

قطر رفلکتور آنتن آنر ویو HW5565-28D-HP برابر 0.55 متر یا 1.8 فوت است. افزایش قطر رفلکتور در این مدل در کنار بهره 28 dBi و پهنای پرتو 5.4 درجه، ساختاری جهت‌دار برای محصول ایجاد کرده است. بر اساس دیتاشیت، وزن آنتن همراه با نگهدارنده 3 کیلوگرم است. رنگ محصول Golden بوده و پوشش Plating و همچنین پوشش پیچ‌ها و مهره‌ها Dacromet اعلام شده است.

مشخصات فرکانسی و الکتریکی

آنتن آنر ویو HW5565-28D-HP در باند 5GHz ISM فعالیت می‌کند و محدوده فرکانسی آن تا 6.5GHz اعلام شده است. این محصول دارای دو ورودی N-Female است و امپدانس آن 50 اهم است. مقدار VSWR برابر 1.4:1 اعلام شده که از مشخصات مهم برای بررسی عملکرد الکتریکی آنتن در محدوده فرکانسی موردنظر محسوب می‌شود.

پلاریزاسیون آنتن آنر ویو HW5565-28D-HP به صورت Dual تعریف شده و شامل Vertical و Horizontal است. وجود دو ورودی N-Female نیز با ساختار پلاریزاسیون دوگانه محصول هماهنگ است. بهره 28 dBi، نسبت جلو به عقب 38 dB و پهنای پرتو 5.4 درجه در هر دو صفحه E و H، مجموعه مشخصات کلیدی این مدل را تشکیل می‌دهند. این مشخصات باید هنگام انتخاب آنتن و طراحی لینک بی‌سیم مورد توجه قرار گیرند.

بهره 28 dBi و پهنای پرتو

بهره 28 dBi یکی از مهم‌ترین ویژگی‌های آنتن آنر ویو HW5565-28D-HP است. رفلکتور 0.55 متری در کنار فیدر باعث شکل‌گیری ساختار آنتن جهت‌دار شده است. پهنای پرتو 3dB برابر 5.4 درجه در صفحه E و H اعلام شده است. این مقدار نشان می‌دهد که طراحی محصول بر تمرکز انرژی در یک محدوده زاویه‌ای مشخص استوار است. در چنین ساختاری، تنظیم دقیق جهت آنتن در زمان نصب اهمیت ویژه‌ای دارد.

نسبت جلو به عقب 38 dB نیز در مشخصات الکتریکی آنتن آنر ویو HW5565-28D-HP قرار دارد. این پارامتر در کنار بهره و پهنای پرتو، از مشخصات مهم برای بررسی رفتار جهت‌دار آنتن است. عملکرد واقعی یک ارتباط بی‌سیم علاوه بر مشخصات آنتن به تجهیزات رادیویی، شرایط محیطی، مسیر انتشار، ارتفاع نصب و نحوه تنظیم آنتن نیز وابسته خواهد بود.

پلاریزاسیون دوگانه

آنتن آنر ویو HW5565-28D-HP از پلاریزاسیون دوگانه Vertical و Horizontal پشتیبانی می‌کند. این ویژگی در دیتاشیت به صورت Dual ثبت شده است. دو ورودی N-Female نیز در بخش مشخصات الکتریکی محصول ذکر شده‌اند. هنگام استفاده از این آنتن در یک لینک، هماهنگی پلاریزاسیون و جهت‌گیری آنتن با تجهیزات طرف مقابل اهمیت دارد و تنظیم صحیح موقعیت آنتن باید مطابق نیاز لینک انجام شود.

نصب آنتن روی پایه

طبق راهنمای نصب، آنتن آنر ویو HW5565-28D-HP برای نصب روی پایه عمودی طراحی شده است. براکت نصب این محصول برای لوله عمودی با قطر 35 تا 75 میلی‌متر در نظر گرفته شده است. همچنین مجموعه نصب امکان تنظیم ارتفاع در محدوده ±30 درجه را فراهم می‌کند. این مشخصات باعث می‌شود پیش از نصب، قطر پایه و فضای موردنیاز برای تنظیم آنتن بررسی شود.

نخستین مرحله نصب آنتن آنر ویو HW5565-28D-HP اتصال فیدر به رفلکتور است. طبق راهنمای نصب، برای اتصال فیدر به رفلکتور از چهار عدد پیچ M4x12، چهار عدد واشر فنری M4 و چهار عدد واشر M4 استفاده می‌شود. پس از نصب فیدر روی رفلکتور، مجموعه آنتن برای اتصال به پایه آماده خواهد بود.

در مرحله بعد، آنتن به پایه نصب متصل می‌شود. راهنمای نصب استفاده از U-Bolt و پیچ‌های M8x120 را نشان می‌دهد و پس از قرارگیری آنتن روی پایه، مهره‌های M8 باید محکم شوند. این ساختار امکان نصب مجموعه روی پایه را فراهم می‌کند. محل نصب باید به گونه‌ای انتخاب شود که فضای کافی برای تنظیم آزیموت و ارتفاع وجود داشته باشد.

تنظیم آزیموت و ارتفاع

تنظیم دقیق آنتن آنر ویو HW5565-28D-HP پس از نصب اولیه انجام می‌شود. طبق راهنمای نصب، پس از ایجاد یک هم‌راستایی تقریبی، تنظیم ارتفاع و آزیموت با چرخاندن آنتن انجام می‌شود. پس از تعیین موقعیت مناسب، تمام مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر، معادل 10 پوند-فوت، سفت شوند.

در دیتاشیت، مقدار Elevation Adjustment برای آنتن آنر ویو HW5565-28D-HP برابر ±30 درجه اعلام شده است. همین مقدار در توضیحات مکانیکی محصول نیز اهمیت دارد و نشان می‌دهد که مجموعه نصب برای تنظیم ارتفاع در این محدوده طراحی شده است. تنظیم صحیح ارتفاع و آزیموت برای آنتن‌های دارای پهنای پرتو محدود اهمیت زیادی دارد، زیرا تغییر کوچک در زاویه قرارگیری می‌تواند جهت‌گیری آنتن نسبت به مسیر موردنظر را تغییر دهد.

مشخصات مکانیکی و شرایط کاری

وزن آنتن آنر ویو HW5565-28D-HP همراه با نگهدارنده 3 کیلوگرم است. رنگ محصول Golden بوده و پوشش Plating و پیچ‌ها و مهره‌ها Dacromet اعلام شده‌اند. مقدار بار باد قابل تحمل 200 کیلومتر بر ساعت است و محدوده دمای کاری محصول از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد اعلام شده است. همچنین مقدار Supportable Comparative Damp برابر 90 درصد است.

این مشخصات مکانیکی برای برنامه‌ریزی محل نصب آنتن آنر ویو HW5565-28D-HP اهمیت دارند. وزن 3 کیلوگرمی همراه با نگهدارنده باید در انتخاب پایه و تجهیزات نگهداری در نظر گرفته شود. همچنین بار باد 200 کیلومتر بر ساعت و محدوده دمای کاری گسترده، از اطلاعات مهم دیتاشیت برای بررسی شرایط نصب هستند. انتخاب محل مناسب و اطمینان از استحکام پایه همچنان باید توسط فرد متخصص انجام شود.

قطعات موجود در مجموعه

مجموعه آنتن آنر ویو HW5565-28D-HP شامل رفلکتور 0.55 متری و Mounting، فیدر، چهار عدد پیچ M4x12 از نوع Cross و فولادی، چهار عدد واشر فنری M4، چهار عدد واشر M4 و یک عدد Installation Guide است. راهنمای نصب همچنین ابزارهای موردنیاز را معرفی می‌کند که شامل یک آچار ترکیبی 13 میلی‌متری و یک پیچ‌گوشتی Cross-Recess است.

مراحل کلی مونتاژ

مراحل نصب آنتن آنر ویو HW5565-28D-HP در راهنمای ارائه‌شده به صورت مرحله‌ای نمایش داده شده است. در مرحله اول، فیدر به رفلکتور متصل می‌شود. در مرحله دوم، آنتن روی پایه نصب می‌شود و U-Boltها روی پیچ‌های M8x120 قرار می‌گیرند و مهره‌های M8 محکم می‌شوند. در مرحله سوم، آزیموت و ارتفاع با چرخاندن آنتن تنظیم شده و پس از تعیین موقعیت نهایی، اتصالات با گشتاور مشخص‌شده سفت می‌شوند.

راهنمای نصب تأکید می‌کند که نصب، نگهداری یا باز کردن سیستم‌های آنتن باید توسط افراد دارای تجربه و صلاحیت انجام شود. همچنین توصیه شده است سیستم‌های آنتن حداقل یک بار در سال توسط افراد متخصص بررسی شوند تا وضعیت نصب، نگهداری و شرایط تجهیزات کنترل شود. رعایت این دستورالعمل‌ها در هنگام استفاده از آنتن آنر ویو HW5565-28D-HP اهمیت دارد.

کاربرد و جمع‌بندی

آنتن آنر ویو HW5565-28D-HP با رفلکتور 0.55 متری، بهره 28 dBi، پلاریزاسیون دوگانه و پهنای پرتو 5.4 درجه در هر دو صفحه E و H، برای ارتباطات بی‌سیم جهت‌دار طراحی شده است. محدوده فرکانسی تا 6.5GHz، دو ورودی N-Female، امپدانس 50 اهم و VSWR برابر 1.4:1 از مهم‌ترین مشخصات الکتریکی آن هستند. نسبت جلو به عقب 38 dB نیز در دیتاشیت محصول ثبت شده است.

در مجموع، آنتن آنر ویو HW5565-28D-HP محصولی با رفلکتور 0.55 متری و بهره 28 dBi است که در کنار مشخصات الکتریکی، مجموعه نصب مشخصی نیز دارد. قابلیت تنظیم ارتفاع ±30 درجه، امکان نصب روی لوله‌های 35 تا 75 میلی‌متری، وزن 3 کیلوگرم همراه با نگهدارنده و تحمل بار باد 200 کیلومتر بر ساعت، از مشخصات مکانیکی مهم آن هستند. این ویژگی‌ها در کنار پلاریزاسیون Dual و پهنای پرتو 5.4 درجه، این مدل را برای طراحی لینک‌های جهت‌دار در محدوده فرکانسی اعلام‌شده مناسب می‌کند.
