معرفی آنتن آنر ویو HW4961-34.5D-HP

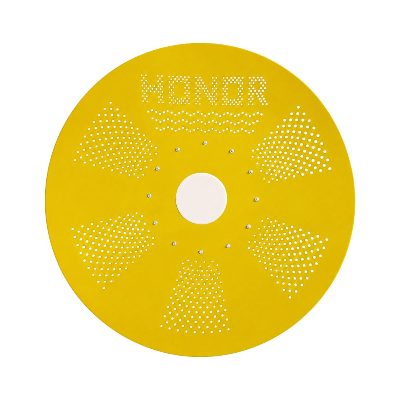

آنتن آنر ویو HW4961-34.5D-HP یک آنتن جهت‌دار با بهره بالا است که برای فعالیت در باند 5 گیگاهرتز ISM طراحی شده است. این مدل دارای رفلکتوری با قطر 1.1 متر یا 3.6 فوت است و از پلاریزاسیون دوگانه عمودی و افقی پشتیبانی می‌کند. ساختار این محصول از رفلکتور، فیدر و براکت نصب تشکیل شده و برای نصب روی پایه و لوله عمودی طراحی شده است. ترکیب رفلکتور بزرگ، بهره 34.5 dBi و پهنای پرتو محدود، این محصول را به گزینه‌ای مناسب برای لینک‌های ارتباطی جهت‌دار تبدیل کرده است. بر اساس دیتاشیت فنی، مدل HW4961-34.5D-HP دارای دو ورودی N-Female، امپدانس 50 اهم و VSWR برابر با 1.4:1 است.

یکی از ویژگی‌های مهم آنتن آنر ویو HW4961-34.5D-HP بهره 34.5 dBi آن است. بهره بالا در یک آنتن رفلکتوری باعث می‌شود انرژی امواج در راستای مشخصی متمرکز شود و به همین دلیل تنظیم صحیح جهت آنتن اهمیت زیادی پیدا می‌کند. پهنای پرتو 3dB این مدل در صفحه H برابر 3.2 درجه و در صفحه E نیز برابر 3.2 درجه اعلام شده است. همچنین مقدار F/B Ratio یا نسبت جلو به عقب این آنتن 40 dB است. این مشخصات در کنار ساختار رفلکتوری 1.1 متری، ویژگی‌های اصلی بخش الکتریکی آنتن را تشکیل می‌دهند.

ساختار و طراحی آنتن

آنتن آنر ویو HW4961-34.5D-HP از یک رفلکتور 1.1 متری، فیدر و براکت نصب تشکیل شده است. رفلکتور بخش اصلی ساختار آنتن را تشکیل می‌دهد و فیدر در قسمت مربوط به مرکز رفلکتور نصب می‌شود. براکت نیز وظیفه اتصال مجموعه به پایه را بر عهده دارد. براکت نصب برای قرارگیری روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. این ساختار امکان نصب آنتن روی پایه‌های مناسب را فراهم می‌کند و مکانیزم تنظیم جهت نیز روی همین مجموعه قرار گرفته است.

در طراحی آنتن آنر ویو HW4961-34.5D-HP یک Radio Installation Plate نیز روی براکت نصب در نظر گرفته شده است. طبق راهنمای نصب، این صفحه برای نصب Radio Box استفاده می‌شود. بنابراین در زمان نصب مجموعه، امکان قرار دادن رادیو روی براکت مربوط به آنتن وجود دارد. این ویژگی باعث می‌شود مجموعه آنتن و رادیو در یک ساختار نصب‌شده قرار بگیرند و تنظیم و نگهداری تجهیزات با ساختار مشخص‌تری انجام شود.

بهره 34.5 dBi و پهنای پرتو

آنتن آنر ویو HW4961-34.5D-HP دارای بهره 34.5 dBi است. این مقدار بهره در کنار قطر 1.1 متری رفلکتور و پهنای پرتو 3.2 درجه در صفحات E و H، نشان‌دهنده ساختاری با جهت‌دهی دقیق است. در چنین ساختاری، هم‌راستایی صحیح آنتن نسبت به مسیر موردنظر اهمیت زیادی دارد. به همین دلیل در طراحی مکانیکی این مدل امکان تنظیم دقیق آزیموت و ارتفاع پیش‌بینی شده است.

نسبت جلو به عقب 40 dB نیز از مشخصات الکتریکی آنتن آنر ویو HW4961-34.5D-HP است. این مدل همچنین دارای VSWR برابر 1.4:1 و امپدانس 50 اهم است. دو ورودی N-Female نیز برای اتصال آنتن در نظر گرفته شده‌اند. محدوده کاری اعلام‌شده در دیتاشیت، باند 5 گیگاهرتز ISM است. مجموع این مشخصات، اطلاعات اصلی مورد نیاز برای بررسی سازگاری آنتن با تجهیزات و طراحی یک لینک ارتباطی را در اختیار کاربر قرار می‌دهد.

پلاریزاسیون دوگانه

آنتن آنر ویو HW4961-34.5D-HP دارای پلاریزاسیون Dual است که در دیتاشیت به صورت Vertical و Horizontal مشخص شده است. این ساختار به همراه دو ورودی N-Female، امکان استفاده از دو پلاریزاسیون عمودی و افقی را فراهم می‌کند. هنگام نصب آنتن باید جهت‌گیری و تنظیم آن متناسب با ساختار لینک و تجهیزات طرف مقابل انجام شود تا شرایط موردنظر برای ارتباط برقرار شود.

پلاریزاسیون دوگانه یکی از مشخصات اصلی آنتن آنر ویو HW4961-34.5D-HP محسوب می‌شود. در کنار این ویژگی، بهره 34.5 dBi و پهنای پرتو 3.2 درجه باعث شده است تنظیم دقیق موقعیت آنتن اهمیت ویژه‌ای داشته باشد. مکانیزم تنظیم موجود روی براکت امکان اصلاح موقعیت آنتن را در دو محور آزیموت و ارتفاع فراهم می‌کند.

تنظیم آزیموت و ارتفاع

یکی از قابلیت‌های مهم آنتن آنر ویو HW4961-34.5D-HP امکان تنظیم دقیق آزیموت و ارتفاع است. محدوده Fine Azimuth Adjustment برابر با ±11 درجه و محدوده Fine Elevation Adjustment برابر با ±19 درجه است. این محدوده‌ها به نصاب اجازه می‌دهند پس از نصب اولیه و هم‌راستایی تقریبی، موقعیت آنتن را در دو محور اصلاح کند.

طبق راهنمای نصب، پس از قرار دادن آنتن در موقعیت تقریبی، تنظیم دقیق ارتفاع و آزیموت از طریق پیچ‌های مربوط به مکانیزم تنظیم انجام می‌شود. با سفت یا شل کردن پیچ‌های تنظیم، زاویه آنتن اصلاح می‌شود تا موقعیت موردنظر به دست آید. پس از نهایی شدن تنظیم آزیموت و ارتفاع، تمامی مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر معادل 10 پوند-فوت سفت شوند تا مجموعه در موقعیت تنظیم‌شده ثابت باقی بماند.

نصب روی پایه

براکت آنتن آنر ویو HW4961-34.5D-HP برای نصب روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. در مرحله نصب روی پایه، آنتن روی لوله قرار می‌گیرد و U-Boltها روی پیچ‌های M8x120 قرار داده می‌شوند. سپس مهره‌های M8 برای ثابت کردن مجموعه مورد استفاده قرار می‌گیرند. این روش نصب امکان اتصال مجموعه به پایه مناسب را فراهم می‌کند و پس از آن می‌توان مراحل تنظیم آزیموت و ارتفاع را انجام داد.

راهنمای نصب آنتن آنر ویو HW4961-34.5D-HP فرآیند مونتاژ را در چند مرحله مشخص ارائه می‌کند. در مرحله اول، فیدر به رفلکتور متصل می‌شود. برای این اتصال از چهار عدد پیچ M4x12، چهار عدد واشر فنری M4 و چهار عدد واشر M4 استفاده می‌شود. پس از نصب فیدر، مجموعه آنتن به پایه متصل شده و با U-Bolt و مهره‌های M8 ثابت می‌شود. سپس تنظیمات دقیق آزیموت و ارتفاع انجام خواهد شد.

قطعات و لوازم همراه

مجموعه آنتن آنر ویو HW4961-34.5D-HP شامل رفلکتور 1.1 متر یا 3.6 فوت به همراه Mounting، یک عدد فیدر، چهار عدد پیچ M4x12، چهار عدد واشر فنری M4، چهار عدد واشر M4 و یک عدد Installation Guide است. وجود قطعات اصلی مونتاژ در مجموعه باعث می‌شود فرآیند اتصال فیدر به رفلکتور طبق راهنمای ارائه‌شده انجام شود.

برای نصب آنتن آنر ویو HW4961-34.5D-HP طبق راهنمای نصب، یک آچار ترکیبی 13 میلی‌متری و یک پیچ‌گوشتی چهارشیار مورد نیاز است. این ابزارها برای انجام مراحل اتصال و مونتاژ معرفی شده‌اند. همچنین راهنمای نصب تأکید می‌کند عملیات نصب، نگهداری یا باز کردن سیستم آنتن باید توسط افراد دارای تجربه و صلاحیت انجام شود. بررسی دوره‌ای سیستم نیز برای اطمینان از وضعیت مناسب نصب و نگهداری توصیه شده است.

مشخصات مکانیکی

وزن آنتن آنر ویو HW4961-34.5D-HP همراه با نگهدارنده 12 کیلوگرم اعلام شده است. رنگ محصول Golden بوده و برای Plating و همچنین پیچ‌ها و مهره‌ها از پوشش Dacromet استفاده شده است. بار باد قابل تحمل این مدل 200 کیلومتر بر ساعت اعلام شده و محدوده دمای کاری آن از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد است. همچنین مقدار Supportable Comparative Damp برابر با 90 درصد اعلام شده است.

مشخصات مکانیکی آنتن آنر ویو HW4961-34.5D-HP در زمان انتخاب محل نصب باید مورد توجه قرار گیرد. رفلکتور 1.1 متری و وزن 12 کیلوگرمی همراه با نگهدارنده باعث می‌شود پایه و محل نصب متناسب با مجموعه انتخاب شوند. دیتاشیت برای این مدل بار باد 200 کیلومتر بر ساعت و محدوده دمای کاری منفی 40 تا مثبت 60 درجه سانتی‌گراد را اعلام کرده است. این اطلاعات در کنار قابلیت تنظیم مکانیکی، مشخصات اصلی بخش فیزیکی محصول را تشکیل می‌دهند.

مراحل نصب

فرآیند نصب آنتن آنر ویو HW4961-34.5D-HP طبق راهنمای ارائه‌شده شامل سه مرحله اصلی است. در مرحله نخست فیدر به رفلکتور متصل می‌شود. در مرحله دوم مجموعه آنتن به لوله یا پایه نصب متصل شده و با U-Bolt و مهره‌های M8 ثابت می‌شود. در مرحله سوم آزیموت و ارتفاع تنظیم می‌شوند. پس از رسیدن به موقعیت مناسب، اتصالات نهایی محکم می‌شوند. راهنمای نصب همچنین Radio Installation Plate موجود روی براکت را محل نصب Radio Box معرفی می‌کند.

تنظیم دقیق پس از نصب اولیه برای آنتن آنر ویو HW4961-34.5D-HP اهمیت دارد. با توجه به بهره 34.5 dBi و پهنای پرتو 3.2 درجه، جهت رفلکتور باید با دقت تنظیم شود. مکانیزم تنظیم آزیموت امکان حرکت دقیق تا ±11 درجه و مکانیزم تنظیم ارتفاع امکان اصلاح تا ±19 درجه را فراهم می‌کند. پس از پایان تنظیم، گشتاور تقریبی 14 نیوتن‌متر برای سفت کردن مهره‌ها در راهنمای نصب ذکر شده است.

شرایط نگهداری

نگهداری صحیح آنتن آنر ویو HW4961-34.5D-HP شامل بررسی وضعیت نصب و اتصالات مجموعه است. راهنمای نصب توصیه می‌کند سیستم آنتن حداقل سالی یک بار توسط افراد متخصص بررسی شود تا نصب صحیح، وضعیت نگهداری و شرایط تجهیزات ارزیابی شود. این موضوع به‌خصوص برای مجموعه‌ای با رفلکتور 1.1 متری و وزن 12 کیلوگرم همراه با نگهدارنده اهمیت دارد.

در مجموع، آنتن آنر ویو HW4961-34.5D-HP ترکیبی از رفلکتور 1.1 متری، بهره 34.5 dBi، پلاریزاسیون دوگانه، دو ورودی N-Female و مکانیزم تنظیم دقیق آزیموت و ارتفاع را ارائه می‌کند. این مدل در باند 5 گیگاهرتز ISM کار می‌کند و دارای پهنای پرتو 3.2 درجه در هر دو صفحه E و H است. ساختار مکانیکی محصول نیز برای نصب روی لوله‌های 35 تا 75 میلی‌متری طراحی شده و امکان نصب Radio Box روی Radio Installation Plate را فراهم می‌کند.
