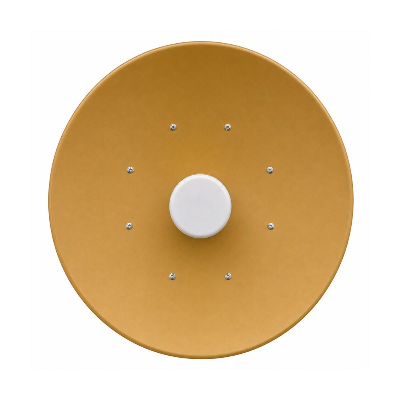

معرفی آنتن آنر ویو HW4961-29.5D-HP

آنتن آنر ویو HW4961-29.5D-HP یک آنتن جهت‌دار با بهره بالا است که برای استفاده در باند فرکانسی 5 گیگاهرتز ISM طراحی شده است. این مدل با بهره 29.5 dBi، ساختار رفلکتوری با قطر 0.6 متر و پلاریزاسیون دوگانه عمودی و افقی، برای کاربردهای ارتباطی بی‌سیم جهت‌دار طراحی شده است. ترکیب بهره بالا و پهنای پرتو محدود در این محصول باعث می‌شود تمرکز سیگنال در مسیر موردنظر اهمیت زیادی داشته باشد و تنظیم دقیق جهت آنتن هنگام نصب مورد توجه قرار گیرد. بر اساس برگه مشخصات فنی، آنتن دارای دو ورودی N-Female، امپدانس 50 اهم و VSWR برابر با 1.4:1 است.

یکی از مهم‌ترین ویژگی‌های آنتن آنر ویو HW4961-29.5D-HP بهره 29.5 dBi است. این مقدار بهره در کنار رفلکتور 0.6 متری، ساختاری مناسب برای ایجاد تابش جهت‌دار فراهم می‌کند. پهنای پرتو 3dB این مدل در صفحه H برابر با 5.2 درجه و در صفحه E نیز برابر با 5.2 درجه اعلام شده است. بنابراین در زمان نصب باید جهت قرارگیری آنتن با دقت مناسبی تنظیم شود تا مسیر اصلی تابش در جهت موردنظر قرار بگیرد. نسبت جلو به عقب این آنتن نیز 40 dB است که در بخش مشخصات الکتریکی محصول درج شده است.

ساختار و طراحی آنتن

آنتن آنر ویو HW4961-29.5D-HP از یک رفلکتور، فیدر و براکت نصب تشکیل شده است. در راهنمای نصب، رفلکتور این مدل با قطر 0.6 متر یا 2 فوت معرفی شده است. براکت نصب برای قرارگیری روی لوله عمودی با قطر 35 تا 75 میلی‌متر طراحی شده است. این ساختار امکان نصب آنتن روی پایه مناسب را فراهم می‌کند و پس از نصب اولیه نیز می‌توان موقعیت آنتن را در دو محور آزیموت و ارتفاع به صورت دقیق تنظیم کرد.

یکی از ویژگی‌های قابل توجه در ساختار نصب آنتن آنر ویو HW4961-29.5D-HP وجود Radio Installation Plate روی براکت نصب است. طبق راهنمای نصب، این قسمت برای نصب Radio Box در نظر گرفته شده است. وجود این صفحه نصب باعث می‌شود تجهیزات رادیویی مرتبط بتوانند در مجموعه نصب آنتن جای‌گذاری شوند و ساختار نصب یکپارچه‌تری ایجاد شود. این ویژگی در زمان طراحی و اجرای لینک بی‌سیم می‌تواند به مدیریت بهتر مجموعه آنتن و رادیو کمک کند.

مشخصات الکتریکی و عملکرد

آنتن آنر ویو HW4961-29.5D-HP در باند 5 گیگاهرتز ISM فعالیت می‌کند و دارای دو ورودی N-Female است. امپدانس آن 50 اهم بوده و مقدار VSWR برابر با 1.4:1 اعلام شده است. این مشخصات در کنار بهره 29.5 dBi و نسبت جلو به عقب 40 dB، بخش اصلی ویژگی‌های الکتریکی این مدل را تشکیل می‌دهند. پلاریزاسیون آنتن به صورت Dual تعریف شده و از پلاریزاسیون عمودی و افقی پشتیبانی می‌کند.

پهنای پرتو 3dB در آنتن آنر ویو HW4961-29.5D-HP در هر دو صفحه E و H برابر با 5.2 درجه است. این مقدار نشان‌دهنده ساختار جهت‌دار محصول در راستای اصلی تابش است. به همین دلیل، نصب و تنظیم صحیح آنتن اهمیت زیادی دارد. پس از نصب، می‌توان جهت آنتن را با استفاده از پیچ‌های تنظیم آزیموت و ارتفاع اصلاح کرد تا موقعیت نهایی آن با مسیر ارتباطی هماهنگ شود.

پلاریزاسیون دوگانه

آنتن آنر ویو HW4961-29.5D-HP دارای پلاریزاسیون دوگانه عمودی و افقی است. وجود دو مسیر پلاریزاسیون در کنار دو ورودی N-Female باعث می‌شود این آنتن برای تجهیزاتی که از ساختار دو پلاریزاسیون استفاده می‌کنند مناسب باشد. هنگام اجرای یک لینک بی‌سیم، توجه به هماهنگی پلاریزاسیون در دو سمت لینک اهمیت دارد. همچنین با توجه به پهنای پرتو محدود، جهت قرارگیری آنتن باید با دقت تنظیم شود تا مسیر اصلی تابش به سمت مقصد موردنظر قرار گیرد.

تنظیم دقیق آزیموت و ارتفاع

آنتن آنر ویو HW4961-29.5D-HP به تنظیم دقیق در دو محور مجهز شده است. بر اساس مشخصات مکانیکی، Fine Azimuth Adjustment در محدوده ±11 درجه و Fine Elevation Adjustment در محدوده ±19 درجه امکان‌پذیر است. این قابلیت اجازه می‌دهد پس از نصب اولیه و ایجاد هم‌راستایی تقریبی، موقعیت آنتن با استفاده از پیچ‌های تنظیم مربوطه دقیق‌تر شود.

راهنمای نصب توضیح می‌دهد که ابتدا آنتن باید به صورت تقریبی در مسیر موردنظر قرار گیرد. سپس با سفت یا شل کردن پیچ تنظیم ارتفاع و پیچ تنظیم آزیموت، موقعیت آنتن به شکل دقیق اصلاح می‌شود. پس از مشخص شدن مقدار نهایی آزیموت و ارتفاع، تمام مهره‌ها باید با گشتاور تقریبی 14 نیوتن‌متر معادل 10 پوند-فوت سفت شوند. این مرحله برای ثابت نگه داشتن موقعیت نهایی مجموعه اهمیت دارد.

نصب آنتن روی پایه

برای نصب آنتن آنر ویو HW4961-29.5D-HP روی پایه، براکت نصب محصول روی لوله عمودی قرار می‌گیرد. راهنمای نصب استفاده از U-Bolt و پیچ‌های M8x120 را نشان می‌دهد و پس از قرارگیری صحیح مجموعه، مهره‌های M8 باید سفت شوند. محدوده قطر لوله قابل استفاده برای این براکت 35 تا 75 میلی‌متر اعلام شده است؛ بنابراین پیش از نصب باید قطر پایه با محدوده تعیین‌شده در مستندات محصول مطابقت داشته باشد.

در مرحله اول مونتاژ، فیدر به رفلکتور متصل می‌شود. برای این اتصال چهار عدد پیچ M4x12 به همراه چهار عدد واشر فنری M4 و چهار عدد واشر M4 مورد استفاده قرار می‌گیرد. پس از نصب فیدر و آماده شدن مجموعه، آنتن روی پایه نصب قرار می‌گیرد. در مرحله بعد، تنظیم آزیموت و ارتفاع انجام می‌شود و در پایان تمامی اتصالات با مقدار گشتاور توصیه‌شده محکم می‌شوند.

ساختار مکانیکی و شرایط محیطی

از نظر مکانیکی، آنتن آنر ویو HW4961-29.5D-HP دارای وزن 5 کیلوگرم همراه با نگهدارنده است. رنگ محصول Golden اعلام شده و پوشش Dacromet برای آبکاری و همچنین پیچ‌ها و مهره‌ها در مشخصات فنی ذکر شده است. بار باد قابل تحمل این مدل 200 کیلومتر بر ساعت اعلام شده است. محدوده دمای کاری محصول نیز از منفی 40 درجه سانتی‌گراد تا مثبت 60 درجه سانتی‌گراد است و رطوبت نسبی قابل پشتیبانی 90 درصد عنوان شده است.

این مشخصات مکانیکی برای استفاده از آنتن در محیط‌های مختلف اهمیت دارند. هنگام نصب یک آنتن جهت‌دار در فضای بیرونی، علاوه بر مشخصات رادیویی، باید استحکام مجموعه، وضعیت پایه و اتصالات مکانیکی نیز مورد توجه قرار گیرد. راهنمای نصب آنتن آنر ویو HW4961-29.5D-HP نیز تأکید می‌کند که نصب، نگهداری یا باز کردن سیستم‌های آنتنی باید توسط افراد دارای تجربه و صلاحیت انجام شود.

نگهداری و بررسی دوره‌ای

بر اساس راهنمای نصب، سیستم آنتن باید حداقل سالی یک بار توسط فرد متخصص بررسی شود تا نصب صحیح، وضعیت نگهداری و شرایط تجهیزات کنترل شود. این توصیه برای محصولاتی که در فضای بیرونی نصب می‌شوند اهمیت بیشتری دارد. در مورد آنتن آنر ویو HW4961-29.5D-HP نیز بررسی اتصالات مکانیکی، وضعیت پایه و موقعیت آنتن می‌تواند بخشی از فرآیند نگهداری سیستم باشد.

پس از نصب آنتن آنر ویو HW4961-29.5D-HP، لازم است موقعیت آنتن در راستای لینک موردنظر بررسی شود. با توجه به بهره 29.5 dBi و پهنای پرتو 5.2 درجه، تنظیم دقیق جهت می‌تواند اهمیت زیادی داشته باشد. پیچ‌های Fine Azimuth و Fine Elevation امکان اصلاح موقعیت را در محدوده مشخص‌شده فراهم می‌کنند و پس از رسیدن به موقعیت مناسب، مهره‌ها باید طبق مقدار گشتاور توصیه‌شده محکم شوند.

ابزار و قطعات همراه

مجموعه آنتن آنر ویو HW4961-29.5D-HP شامل رفلکتور و مجموعه Mounting، فیدر، پیچ‌های M4x12، واشرهای فنری M4، واشرهای M4 و راهنمای نصب است. ابزارهای مورد نیاز در راهنمای نصب شامل یک آچار ترکیبی 13 میلی‌متری و یک پیچ‌گوشتی چهارشیار معرفی شده‌اند. این ابزارها برای انجام مراحل مونتاژ و اتصال قطعات مجموعه طبق دستورالعمل در نظر گرفته شده‌اند.

رفلکتور و مجموعه Mounting با تعداد یک عدد، فیدر با تعداد یک عدد، پیچ‌های M4x12 با تعداد چهار عدد، واشرهای فنری M4 با تعداد چهار عدد، واشرهای M4 با تعداد چهار عدد و راهنمای نصب با تعداد یک عدد در فهرست قطعات درج شده‌اند. در هنگام مونتاژ، استفاده صحیح از قطعات و رعایت ترتیب نصب می‌تواند به اجرای صحیح مجموعه کمک کند.

مشخصات فنی آنتن

قطعات موجود در مجموعه

ابزار مورد نیاز برای نصب

جمع‌بندی

آنتن آنر ویو HW4961-29.5D-HP با بهره 29.5 dBi، فرکانس کاری 5 گیگاهرتز ISM، پلاریزاسیون دوگانه عمودی و افقی، دو ورودی N-Female و پهنای پرتو 5.2 درجه در هر دو صفحه E و H، یک آنتن جهت‌دار با بهره بالا محسوب می‌شود. رفلکتور 0.6 متری، نسبت جلو به عقب 40 dB، امپدانس 50 اهم و VSWR برابر 1.4:1 از مشخصات اصلی بخش الکتریکی این محصول هستند.

از نظر مکانیکی نیز آنتن آنر ویو HW4961-29.5D-HP دارای وزن 5 کیلوگرم همراه با نگهدارنده است و برای نصب روی لوله‌هایی با قطر 35 تا 75 میلی‌متر طراحی شده است. قابلیت تنظیم دقیق آزیموت در محدوده ±11 درجه و تنظیم دقیق ارتفاع در محدوده ±19 درجه، امکان اصلاح موقعیت آنتن پس از نصب اولیه را فراهم می‌کند. همچنین وجود Radio Installation Plate روی براکت، امکان نصب Radio Box را فراهم کرده است. با توجه به مشخصات فنی و راهنمای نصب، این مدل برای کاربردهایی که به آنتن جهت‌دار 5 گیگاهرتزی با بهره بالا و امکان تنظیم دقیق نیاز دارند، طراحی شده است.
