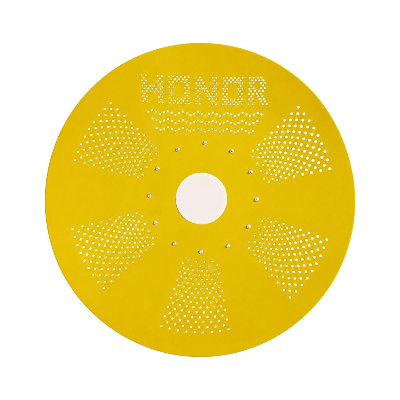

آنتن آنر ویو HW4553-33.5D-HP یک آنتن بشقابی حرفهای با قطر ۱.۱ متر (۳.۶ فوت) است که برای ارتباطات بیسیم در باند فرکانسی ۴.۵ تا ۵ گیگاهرتز (ISM) طراحی شده است. این آنتن با بهرهی بسیار بالای ۳۳.۵ دسیبل و پهنای باند ۳.۳ درجه در هر دو صفحهی H و E، گزینهای عالی برای لینکهای نقطهبهنقطه و شبکههای پشتیبان است.
ویژگیهای کلیدی:
قطبش دوگانه (عمودی و افقی) برای انعطافپذیری بیشتر
دو ورودی N-Female برای اتصال همزمان به دو دستگاه
VSWR 1.4:1 و امپدانس ۵۰ اهم برای تطابق عالی
نسبت جلو به عقب ۴۰ دسیبل برای کاهش نویز و تداخل
تنظیم دقیق آزیموت (۱۱± درجه) و الویشن (۱۹± درجه)
مقاوم در برابر شرایط سخت با تحمل باد ۲۰۰ کیلومتر بر ساعت و دمای ۴۰- تا ۶۰+ درجه
وزن ۱۲ کیلوگرم با پایهی نصب مقاوم
کاربردها:
شبکههای مخابراتی و اینترنتی
صنایع نفت، گاز و نیروگاهها
ارتباطات پشتیبان و لینکهای نقطهبهنقطه
مناطق با شرایط آبوهوایی سخت (رطوبت تا ۹۰٪)
این محصول از برند معتبر Honorwave با کیفیت ساخت بالا و گارانتی معتبر، انتخابی مطمئن برای پروژههای ارتباطی حساس است.
آماده ارسال
64,200,000
معرفی
آنتن آنر ویو HW4553-33.5D-HP
مشخصات فنی، راهنمای نصب و اطلاعات کامل
معرفی کامل آنتن آنر ویو HW4553-33.5D-HP
آنتن آنر ویو HW4553-33.5D-HP یکی از پیشرفتهترین محصولات شرکت Honorwave است که برای ارتباطات پایدار در باند ISM و فرکانسهای 4.5 تا 5 گیگاهرتز طراحی شده است. این آنتن با قطر 1.1 متر (معادل 3.6 فوت) و بهرهی 33.5 دسیبل، گزینهای ایدهآل برای لینکهای نقطهبهنقطه، شبکههای پشتیبان و کاربردهای صنعتی محسوب میشود. آنتن آنر ویو HW4553-33.5D-HP با بهرهمندی از قطبش دوگانه (عمودی و افقی) و پهنای باند 3.3 درجه در هر دو صفحه، دقت بالایی در ارسال و دریافت سیگنال فراهم میکند.
طراحی مکانیکی این محصول نشاندهندهی توجه ویژه به دوام و عملکرد در شرایط سخت محیطی است. آنتن آنر ویو HW4553-33.5D-HP با وزن 12 کیلوگرم (همراه با پایه) و رنگ طلایی، علاوه بر ظاهر حرفهای، در برابر خوردگی مقاوم است. پیچها و مهرههای داکرومت، تحمل باد تا 200 کیلومتر بر ساعت و محدودهی دمایی 40- تا 60+ درجه سانتیگراد از ویژگیهای برجستهی این آنتن هستند. همچنین قابلیت پشتیبانی از رطوبت نسبی 90٪، آنتن آنر ویو HW4553-33.5D-HP را برای نصب در مناطق مرطوب و ساحلی مناسب میسازد.
یکی از نکات کلیدی در نصب آنتن آنر ویو HW4553-33.5D-HP، سیستم تنظیم دقیق آزیموت (11± درجه) و الویشن (19± درجه) است که توسط صفحهی نصب رادیو (Radio Installation Plate) تسهیل میشود. این صفحه، همترازی آنتن را در حین نصب بسیار آسان میکند. پایهی نصب بر روی لولههای عمودی با قطر 35 تا 75 میلیمتر قابل نصب است و با استفاده از پیچهای M8 و U-bolt، محکم میشود. برای تنظیم نهایی، کافی است پیچهای آزیموت و الویشن را بهآرامی باز یا بسته کنید و پس از دستیابی به زاویهی مطلوب، تمام مهرهها را با گشتاور 14 نیوتنمتر (حدود 10 پوند-فوت) سفت نمایید.
از نظر الکتریکی، آنتن آنر ویو HW4553-33.5D-HP دارای نسبت موج ایستاده (VSWR) 1.4:1 و امپدانس 50 اهم است که تطابق عالی با فرستندهها و گیرندههای استاندارد را تضمین میکند. دو ورودی N-Female امکان اتصال همزمان به دو دستگاه یا استفاده از تنوع قطبی را فراهم میآورند. نسبت جلو به عقب (F/B Ratio) 40 دسیبل، نشاندهندهی عملکرد عالی در کاهش نویز و تداخل از جهات جانبی و پشتی است. این مشخصات، آنتن آنر ویو HW4553-33.5D-HP را به گزینهای ممتاز برای شبکههای حساس و پرظرفیت تبدیل کرده است.
نصب، نگهداری یا حذف آنتن آنر ویو HW4553-33.5D-HP باید توسط پرسنل مجرب و آموزشدیده انجام شود. شرکت Honorwave توصیه میکند که سالیانه وضعیت نصب و سلامت تجهیزات توسط متخصصان بررسی گردد. همچنین در دفترچهی راهنما، ابزارهای مورد نیاز شامل آچار ترکیبی ۱۳ میلیمتر و پیچگوشتی دوسو (فیلیپس) ذکر شده است. قطعات همراه شامل رفلکتور ۱.۱ متری، فیدر، پیچهای M4x12، واشر فنری، واشر تخت و دفترچه راهنما هستند. با رعایت دقیق دستورالعملها، میتوان از حداکثر کارایی آنتن آنر ویو HW4553-33.5D-HP بهرهبرداری کرد.
در مجموع، آنتن آنر ویو HW4553-33.5D-HP با ترکیب بهره بالا، پهنای باند باریک، استحکام مکانیکی و قابلیت تنظیم دقیق، یک راهحل مطمئن برای ارتباطات بیسیم در صنایع مخابرات، نفت و گاز، نیروگاهها و مراکز داده است. طراحی ضدآب و مقاوم در برابر شرایط جوی، آن را برای نصب در فضای باز در تمام فصول مناسب میسازد. همچنین گارانتی و پشتیبانی فنی Honorwave، اطمینان خاطر بیشتری را برای کاربران فراهم میآورد. اگر به دنبال آنتنی با عملکرد بالا و دوام طولانیمدت هستید، آنتن آنر ویو HW4553-33.5D-HP انتخابی بینظیر خواهد بود.
برای بهینهسازی لینک، توصیه میشود قبل از نصب نهایی، موقعیتیابی اولیه با استفاده از ابزارهای دقیق انجام شود و سپس تنظیمات ریز با پیچهای آزیموت و الویشن صورت گیرد. وجود صفحهی نصب رادیو در پایه، این فرآیند را تسریع میکند. همچنین توجه به گشتاور استاندارد پیچها، از شل شدن اتصالات در اثر باد و لرزش جلوگیری میکند. آنتن آنر ویو HW4553-33.5D-HP با تمام این ویژگیها، یکی از پرفروشترین محصولات Honorwave در بازار ایران و جهان است.
در نهایت، شایان ذکر است که این آنتن با استانداردهای بینالمللی ارتباطی سازگار بوده و گواهیهای لازم را داراست. استفاده از متریال باکیفیت و فرآیندهای تولید پیشرفته، طول عمر بالایی را برای آنتن آنر ویو HW4553-33.5D-HP به ارمغان آورده است. با انتخاب این محصول، سرمایهگذاری مطمئنی برای زیرساخت شبکهی خود انجام دادهاید.
* توجه: اطلاعات فوق بر اساس برگههای داده و راهنمای نصب رسمی محصول تهیه شده است.
مشخصات فنی آنتن آنر ویو HW4553-33.5D-HP
| دستهبندی | مشخصه | مقدار / توضیح |
|---|---|---|
| مشخصات عمومی (General Specifications) | ||
| مدل | شماره مدل | HW4553-33.5D-HP |
| قطر | فوت / متر | 3.6 / 1.1 |
| قطبش | نوع قطبش | دوگانه (عمودی و افقی) |
| مشخصات الکتریکی (Electrical Specifications) | ||
| ورودی | نوع کانکتور | 2× N - Female |
| محدوده فرکانس | باند | 4.5 تا 5 گیگاهرتز (ISM) |
| VSWR | نسبت موج ایستاده | 1.4:1 |
| امپدانس | اهم | 50 |
| بهره | دسیبل (dBi) | 33.5 |
| پهنای باند 3dB | صفحه H / صفحه E | 3.3° / 3.3° |
| نسبت جلو به عقب | F/B Ratio (dB) | 40 |
| مشخصات مکانیکی (Mechanical Specifications) | ||
| وزن (همراه پایه) | کیلوگرم | 12 |
| رنگ | پوشش | طلایی (پلاتینگ) |
| پیچها و مهرهها | جنس | داکرومت |
| تنظیم دقیق آزیموت | محدوده | ±11° |
| تنظیم دقیق الویشن | محدوده | ±19° |
| بار باد | کیلومتر بر ساعت | 200 |
| دمای کاری | درجه سانتیگراد | 40- تا 60+ |
| رطوبت قابل پشتیبانی | درصد | 90% (نسبی) |
* تمامی مشخصات بر اساس برگه دادهی رسمی (TECHNICAL DATA SHEET) میباشد.
راهنمای نصب آنتن آنر ویو HW4553-33.5D-HP
ابزارهای مورد نیاز
- 1 آچار ترکیبی ۱۳ میلیمتر
- 2 پیچگوشتی دوسو (فیلیپس)
لیست قطعات
- A: رفلکتور ۱.۱ متری و پایه نصب
- B: فیدر
- C: پیچ M4x12 (۴ عدد)
- D: واشر فنری M4 (۴ عدد)
- E: واشر تخت M4 (۴ عدد)
- F: دفترچه راهنما
مراحل نصب
- اتصال فیدر به رفلکتور: با استفاده از پیچهای M4x12، واشر فنری و واشر تخت، فیدر را به رفلکتور محکم کنید.
- نصب آنتن روی پایه: آنتن را روی لولهی عمودی (قطر ۳۵ تا ۷۵ میلیمتر) قرار دهید و با پیچهای M8x120 و U-bolt محکم کنید.
- تنظیم آزیموت و الویشن: پس از تراز اولیه، با باز و بسته کردن پیچهای تنظیم، زاویه را دقیق کنید. سپس تمام مهرهها را با گشتاور ۱۴ نیوتنمتر (۱۰ پوند-فوت) سفت کنید.
نکته مهم: نصب، نگهداری یا جابجایی آنتن آنر ویو HW4553-33.5D-HP باید توسط پرسنل مجرب انجام شود. سالیانه وضعیت نصب و سلامت تجهیزات بررسی گردد.
© 2026 Honorwave - تمامی حقوق محفوظ است. | آنتن آنر ویو HW4553-33.5D-HP
دیدگاهها
لطفا چند لحظه صبر نمائید
پرسشها
محدوده فرکانسی آنتن آنر ویو HW4553-33.5D-HP چقدر است؟
این آنتن در محدوده فرکانسی ۴.۵ تا ۵ گیگاهرتز (باند ISM) کار میکند.
آنتن آنر ویو HW4553-33.5D-HP روی چه نوع پایهای نصب میشود؟
روی لولههای عمودی با قطر ۳۵ تا ۷۵ میلیمتر نصب میشود.
آیا آنتن آنر ویو HW4553-33.5D-HP قابلیت تنظیم زاویه دارد؟
بله، دارای تنظیم دقیق آزیموت ۱۱± درجه و الویشن ۱۹± درجه است.
گشتاور استاندارد برای سفت کردن پیچهای آنتن آنر ویو HW4553-33.5D-HP چقدر است؟
۱۴ نیوتنمتر (معادل ۱۰ پوند-فوت).
شرایط محیطی قابل تحمل برای آنتن آنر ویو HW4553-33.5D-HP چیست؟
دمای ۴۰- تا ۶۰+ درجه سانتیگراد، رطوبت نسبی ۹۰٪ و تحمل باد تا ۲۰۰ کیلومتر بر ساعت.
آنتن آنر ویو HW4553-33.5D-HP
آماده ارسال
64,200,000
