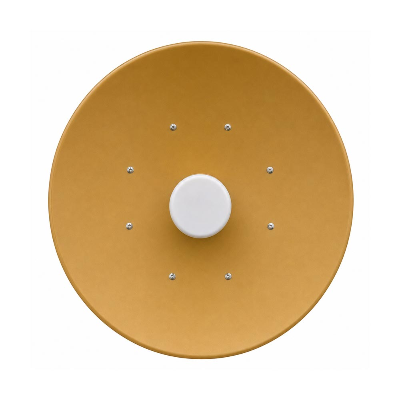

آنتن آنر ویو HW4553-28.5D-HP یک آنتن دوقطبی حرفهای با بهره بسیار بالا (۲۸٫۵ دسیبل) و پلاریزاسیون دوگانه (عمودی و افقی) است که برای باند فرکانسی ISM 4.5 تا 5 گیگاهرتز طراحی شده است. این آنتن با قطر ۰٫۶ متر، VSWR کمتر از ۱٫۴:۱ و پهنای باند ۵٫۴ درجه در هر دو صفحه H و E، عملکردی دقیق و پایدار در ارتباطات نقطهبهنقطه ارائه میدهد. ساختار مقاوم با روکش داکرومت، محدوده دمایی وسیع (۴۰- تا ۶۰+ درجه سانتیگراد) و مقاومت در برابر باد تا ۲۰۰ کیلومتر بر ساعت، آن را برای نصب در شرایط محیطی سخت مناسب ساخته است. از ویژگیهای منحصربهفرد این مدل، صفحه نصب رادیو است که همترازی آنتن را در حین نصب رادیو روی براکت آسان میکند. نصب بر روی پایههای عمودی با قطر ۳۵ تا ۷۵ میلیمتر و تنظیم دقیق آزیموت (±۱۱ درجه) و ارتفاع (±۱۹ درجه) از دیگر مزایای این محصول است که توسط شرکت آنر ویو با کیفیت بالا تولید شده است.
آماده ارسال
30,200,000
معرفی
آنتن آنر ویو HW4553-28.5D-HP
دیتاشیت فنی و راهنمای نصب – مدل HW4553-28.5D-HP
معرفی کامل آنتن آنر ویو HW4553-28.5D-HP
آنتن آنر ویو HW4553-28.5D-HP یک آنتن دوقطبی با بهره بسیار بالا و طراحی پیشرفته برای باند ISM 4.5 تا 5 گیگاهرتز است. این آنتن با قطر ۰٫۶ متر (۲ فوت) و بهره ۲۸٫۵ دسیبل، انتخابی ایدهآل برای ارتباطات نقطهبهنقطه و سیستمهای بیسیم حرفهای محسوب میشود. آنتن آنر ویو HW4553-28.5D-HP با پلاریزاسیون دوگانه (عمودی و افقی) و نسبت جلو به عقب ۳۸ دسیبل، عملکردی بینظیر در کاهش نویز و تداخلات جانبی ارائه میدهد. بدنه این آنتن با روکش داکرومت و پیچهای داکرومت، مقاومت بالایی در برابر خوردگی و شرایط جوی سخت دارد و محدوده دمای کاری آن از -۴۰ تا ۶۰ درجه سانتیگراد است.
طراحی مکانیکی آنتن آنر ویو HW4553-28.5D-HP به گونهای است که نصب آن بر روی لولههای عمودی با قطر ۳۵ تا ۷۵ میلیمتر به راحتی امکانپذیر است. براکت نصب دقیق، امکان تنظیم ارتفاع تا ±۱۹ درجه و تنظیم آزیموت تا ±۱۱ درجه را با دقت بالا فراهم میکند که برای همترازی دقیق با ایستگاههای مخابراتی بسیار حیاتی است. وزن این آنتن با هولدر ۵ کیلوگرم بوده و در برابر باد تا ۲۰۰ کیلومتر بر ساعت مقاومت میکند، که نشاندهنده استحکام بالای سازه آن است.
از نظر الکتریکی، آنتن آنر ویو HW4553-28.5D-HP دارای امپدانس ۵۰ اهم، VSWR کمتر از ۱٫۴:۱ و ورودی ۲×N-Female است. پهنای باند ۳ دسیبل در هر دو صفحه H و E برابر ۵٫۴ درجه است که تمرکز بالای سیگنال را در مسیر اصلی تضمین میکند. این مشخصات فنی باعث میشود که آنتن آنر ویو HW4553-28.5D-HP برای کاربردهای صنعتی، نظامی و مخابراتی در شرایط آبوهوایی متنوع، عملکردی پایدار و قابل اعتماد داشته باشد.
یکی از ویژگیهای منحصربهفرد این مدل، صفحه نصب رادیو (Radio Installation Plate) است که همترازی آنتن را در حین نصب رادیو روی براکت بسیار آسان میکند. فرآیند نصب این آنتن بسیار ساده و گامبهگام در دفترچه راهنما توضیح داده شده است. ابتدا فیدر به رفلکتور متصل میشود (با استفاده از پیچهای M4x12، واشر فنری و واشر معمولی)، سپس آنتن روی پایه نصب شده و با استفاده از پیچهای U-bolt M8x120 محکم میشود. در نهایت، تنظیمات دقیق آزیموت و ارتفاع با سفت یا شل کردن پیچهای مربوطه انجام شده و تمامی مهرهها با گشتاور ۱۴ نیوتنمتر (۱۰ پوند-فوت) سفت میشوند. این مراحل ساده باعث میشود که حتی پرسنل نیمهماهر نیز بتوانند آنتن آنر ویو HW4553-28.5D-HP را به سرعت راهاندازی کنند.
یکی از نکات برجسته این محصول، گواهینامههای کیفی و تطابق با استانداردهای بینالمللی است. شرکت آنر ویو با سالها تجربه در تولید آنتنهای حرفهای، این مدل را با بالاترین دقت و با استفاده از مواد اولیه مرغوب تولید کرده است. پوشش داکرومت طلاییرنگ نه تنها ظاهری زیبا به آنتن میدهد، بلکه محافظت عالی در برابر رطوبت و خوردگی ایجاد میکند. همچنین رطوبت نسبی قابل تحمل ۹۰٪، این آنتن را برای نصب در مناطق مرطوب ساحلی یا صنعتی مناسب میسازد.
بازرسی سالیانه آنتن توسط پرسنل مجرب توصیه میشود تا از سلامت اتصالات، وضعیت کابلها و محکم بودن پیچها اطمینان حاصل شود. دفترچه راهنما تأکید دارد که نصب، نگهداری یا برچیدن آنتن باید توسط افراد ماهر و با رعایت اصول ایمنی انجام شود. شرکت آنر ویو هرگونه مسئولیت در قبال نصب نادرست یا استفاده غیرایمن را رد میکند.
در مجموع، آنتن آنر ویو HW4553-28.5D-HP یک راهحل کامل و کارآمد برای ارتباطات بیسیم در باند ۵ گیگاهرتز است. با بهره بالا، پلاریزاسیون دوگانه، ساختار مقاوم و نصب آسان، این آنتن نیازهای سختگیرانهترین پروژههای مخابراتی را برآورده میکند. چه برای شبکههای شهری، چه برای ارتباطات اضطراری و چه برای سیستمهای انتقال داده، این آنتن عملکردی فراتر از انتظار ارائه میدهد.
علاوه بر مشخصات فنی ذکر شده، این آنتن دارای نسبت موج ایستایی بسیار خوب (VSWR) و امپدانس دقیق ۵۰ اهم است که تطابق کامل با تجهیزات فرستنده و گیرنده را تضمین میکند. پهنای باند باریک ۵٫۴ درجه در هر دو صفحه، امکان تمرکز انرژی روی هدف را به حداکثر میرساند و از هدررفت سیگنال جلوگیری میکند. این ویژگیها به همراه وزن مناسب و ابعاد جمعوجور، آنتن آنر ویو HW4553-28.5D-HP را به گزینهای محبوب برای نصب روی دکلهای مخابراتی، پشت بام ساختمانها و حتی خودروهای متحرک تبدیل کرده است.
در نهایت، با توجه به گسترش شبکههای ۵G و نیاز به آنتنهای با کیفیت بالا، این مدل از آنتنهای آنر ویو پاسخگوی نیازهای روزافزون بازار خواهد بود. ترکیب عملکرد الکتریکی عالی، استحکام مکانیکی و سهولت نصب، ارزش بالایی را برای کاربران به ارمغان میآورد. اگر به دنبال یک آنتن قابل اعتماد و با دوام برای باند ISM هستید، بدون تردید آنتن آنر ویو HW4553-28.5D-HP یکی از بهترین انتخابها در کلاس خود محسوب میشود.
مشخصات فنی آنتن آنر ویو HW4553-28.5D-HP
| مشخصه | مقدار / توضیح |
|---|---|
| شماره مدل | HW4553-28.5D-HP |
| قطر (فوت/متر) | 2 / 0.6 |
| پلاریزاسیون | دوگانه (عمودی و افقی) |
| ورودی | 2×N – Female |
| محدوده فرکانس | 4.5 GHz تا 5 GHz (باند ISM) |
| VSWR | 1.4:1 |
| امپدانس (Ω) | 50 |
| بهره (dBi) | 28.5 |
| پهنای باند 3dB (H‑plane / E‑plane) | 5.4° / 5.4° |
| نسبت جلو به عقب (dB) | 38 |
| وزن با هولدر (kg) | 5 |
| رنگ | طلایی (پوشش داکرومت) |
| پیچ و مهرهها | داکرومت |
| تنظیم دقیق آزیموت | ±11° |
| تنظیم دقیق ارتفاع | ±19° |
| بار باد (km/h) | 200 |
| دمای عملیاتی | -40°C تا 60°C |
| رطوبت قابل تحمل | 90% |
ابزار و قطعات مورد نیاز نصب
| آیتم | محتوای قطعه | تعداد |
|---|---|---|
| ابزار | آچار ترکیبی 13mm | 1 |
| ابزار | پیچگوشتی دوسو (صلیبی) | 1 |
| قطعه A | رفلکتور 0.6m و براکت نصب | 1 |
| قطعه B | فیدر | 1 |
| قطعه C | پیچ M4x12 (صلیبی، استیل) | 4 |
| قطعه D | واشر فنری M4 (استیل) | 4 |
| قطعه E | واشر معمولی M4 (استیل) | 4 |
| قطعه F | راهنمای نصب | 1 |
مراحل نصب سریع
- اتصال فیدر [B] به رفلکتور [A] با استفاده از پیچهای M4x12 (۴ عدد)، واشر فنری M4 (۴ عدد) و واشر معمولی M4 (۴ عدد).
- نصب آنتن روی پایه عمودی (قطر ۳۵ تا ۷۵ میلیمتر) با استفاده از پیچهای U-bolt M8x120 و مهرههای M8.
- تنظیم دقیق آزیموت و ارتفاع با سفت/شل کردن پیچهای مربوطه (محدوده آزیموت ±۱۱ درجه، ارتفاع ±۱۹ درجه).
- سفت کردن تمام مهرهها با گشتاور ۱۴ نیوتنمتر (۱۰ پوند-فوت).
* برای اطلاعات دقیق به دفترچه راهنمای کامل مراجعه کنید.
⚠️ هشدار ایمنی: نصب، نگهداری یا حذف آنتن باید توسط پرسنل ماهر و با تجربه انجام شود. سیستمهای آنتن باید سالیانه توسط افراد مجرب بازرسی شوند تا از نصب صحیح، نگهداری و سلامت تجهیزات اطمینان حاصل شود. شرکت آنر ویو هیچ گونه مسئولیتی در قبال نتایج نصب نادرست یا غیرایمن نمیپذیرد.
™ علامت تجاری اروپایی – مدل HW4553-28.5D-HP
© 2026 آنتن آنر ویو – مشخصات فنی و راهنمای نصب HW4553-28.5D-HP
دیدگاهها
لطفا چند لحظه صبر نمائید
پرسشها
محدوده فرکانسی آنتن آنر ویو HW4553-28.5D-HP چقدر است؟
4.5 تا 5 گیگاهرتز (باند ISM)
بهره آنتن آنر ویو HW4553-28.5D-HP چند dBi است؟
28.5 dBi
آیا آنتن آنر ویو HW4553-28.5D-HP قابلیت تنظیم دقیق دارد؟
بله، تنظیم دقیق آزیموت ±۱۱ درجه و تنظیم دقیق ارتفاع ±۱۹ درجه
وزن آنتن آنر ویو HW4553-28.5D-HP با هولدر چقدر است؟
۵ کیلوگرم
گشتاور سفتکردن پیچهای آنتن آنر ویو HW4553-28.5D-HP چقدر است؟
۱۴ نیوتنمتر (۱۰ پوند-فوت)
